Hub USB Silvercrest 2040X
Date: 2015-12-10

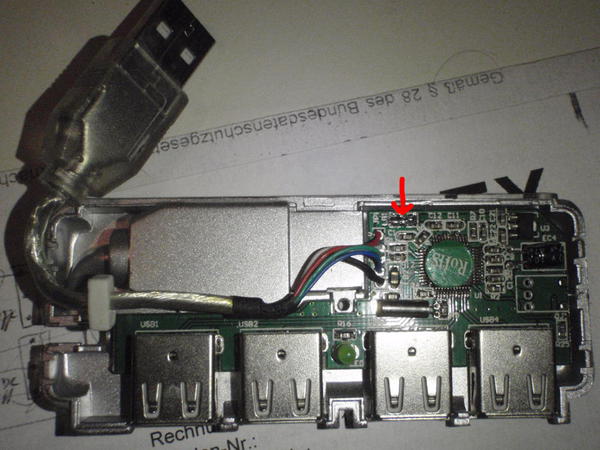

Ce hub est fabriqué par Targa et vendu par Lidl.
Après avoir été utilisé, il est détecté aléatoirement par le pc, et sa LED s’éclaire faiblement. Dès qu’on y branche un périphérique USB, sa LED s’éteint et il ne fonctionne plus, ce qui présuppose un problème d’alimentation.
L’alimentation provenant du port USB est filtrée par une inductance de choke et une capacité, avec ensuite un régulateur LDO pour alimenter le hub en 3.3V.

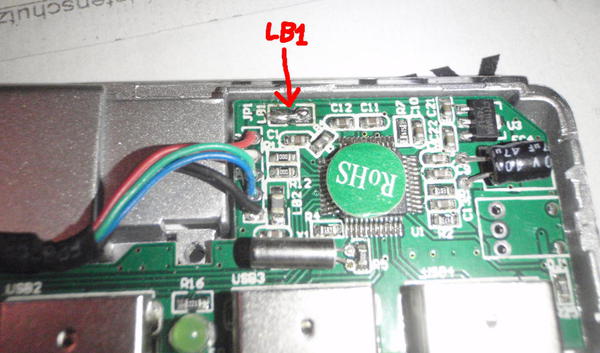

L’inductance LB1 est légèrement gondolée et à une résistance série de 2.4kΩ, ce qui la rend inutilisable. Il est possible qu’elle ait chauffée en consommant trop de courant sur le hub (qui n’a aucun polyfuse ni protection).
Une réparation sommaire conciste à remplacer l’inductance LB1 par un fil.
