Cage SCSI HP Proliant ML-350
Date: 2016-02-14
J’ai eu besoin d’utiliser une cage à disques SCA (Single Connector Attachment, 80-pins, pour des disques SCSI hot-plug).

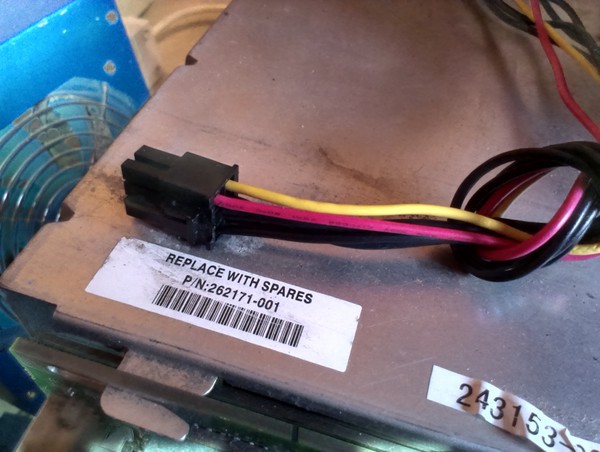

La cage à disques vient d’un serveur HP Proliant ML350, permet de brancher 6 disques SCA avec un système de caddies propriétaires HP/Compaq, et se branche à une carte SCSI par un connecteur SCSI 68-pins. Par contre, comme HP ne sait pas faire de choses standard, l’alimentation utilise un connecteur Molex Mini-fit Jr.®©™ à 6-pin plutôt qu’un Molex 8981 (utilisé pour les disques durs).
Pinouts
- +5V
- GND
- GND
- +12V
- GND
- GND
# ATTENTION!
Le connecteur est compatible mécaniquement avec celui utilisé pour les cartes graphiques PCI-Express, mais les pins ne sont pas les mêmes. Il y a des risques d’endommager l’alimentation ou la cage à disques.
Adaptation

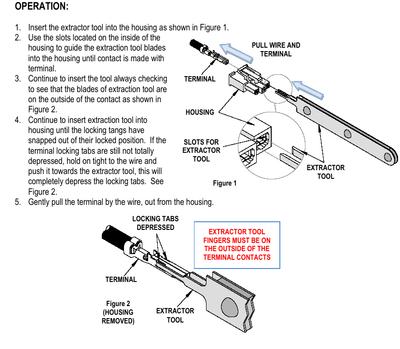

Comme les connecteurs d’alimentation PCI-Express sont mécaniquement compatibles, il suffit d’y changer les fils. Pour ça, Molex fournit un outil à >20EUR, mais il est possible de démonter les cosses avec un petit tournevis plat (il faut tirer assez fort sur le câble).
