Batterie Dell HW900 - Teardown

Date: 2016-04-05

Tags: elec laptop teardown

Cette batterie est une slice battery, très fine (8mm) qui se pose sous un PC portable. Elle est donnée pour 48Wh en 11.1V, ce qui donne environ 3 à 5h d’autonomie pour les Dell Latitude E. Le modèle HW900 est donné pour être compatible uniquement avec les PC Dell Latitude E4300, mais utilise le même connecteur que tous les Dell Latitude séries E. Comme j’ai un Latitude E6420, pourquoi ne pas essayer.

En pratique, deux crochets gènent tombent en face d’une arrivée d’air et empêchent le placement de la batterie. En démontant ces crochets et en tenant la batterie manuellement, le contact se fait, mais la batterie n’est pas détectée par le PC, dommage.

Batteries

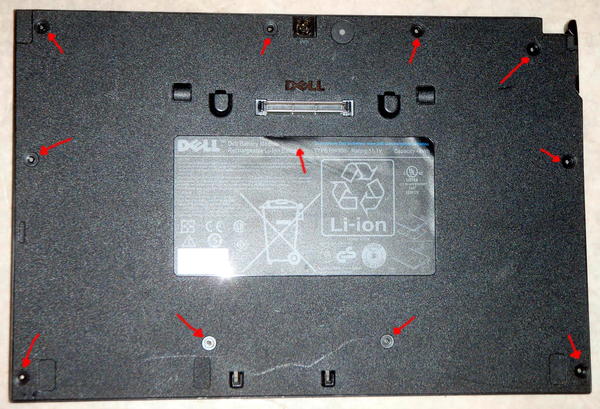

Le boitier s’ouvre avec 11 vis (cachées par des pastilles collées) et des clips sur les bords de la base, un peu longs à démonter sans les casser (les deux parties sont collées/gluées), mais le plastique de la base est de bonne qualité.

Batterie Dell HW900 : dévissage

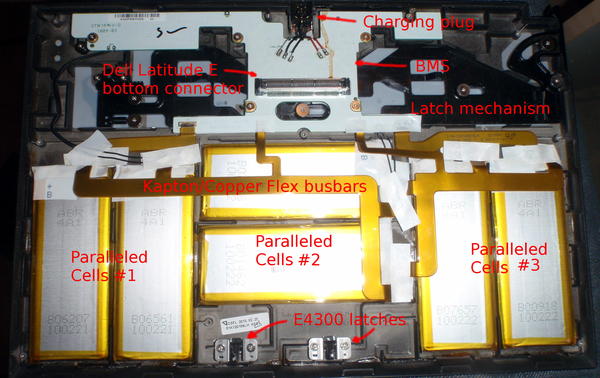

Une fois ouvert, on découvre 6 cellules Li-po au format “pouch” reliées par des conducteurs en kapton/cuivre, une carte de BMS et chargeur et le mécanisme de verrouillage des crochets.

Batterie Dell HW900 : démontage

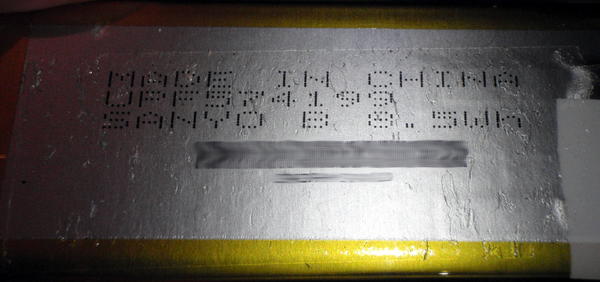

Les cellules sont des Sanyo UPF574199 (500 cycles à 4.2V-3V, 2.15Ah, 574199mm³) assemblées en 3S2P (d’où les 11.1V nominaux).

Batterie Dell HW900 : cellules Li-po

BMS

Le BMS est noté “Lola Slice” et semble assez compliqué. La seule documentation trouvable sur le PCB renvoie vers une note de conformité, qui a le mérite de lister les spécifications des batteries et des cellules de plusieurs batteries.

Les quelques chips intéressants ne sont pas tous bien documentés :

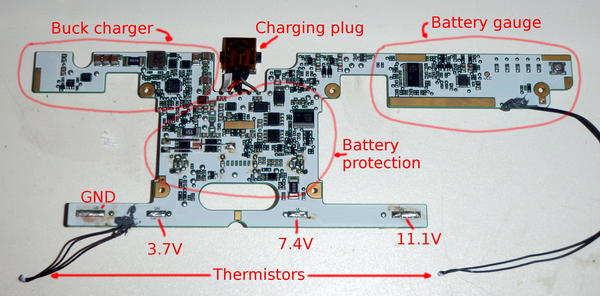

Par contre le layout du circuit imprimé permet d’identifier chaque partie : Dell HW900 Lola slice BMS : layout

Références
