Préampli - Projet
Date: 2016-04-06
Depuis plusieurs années, je voulais construire un préampli sur-mesure, qui convient à mes besoins.
Il est courant que j’utilise un PC ou un lecteur CD pour écouter de la musique, mais que je veux toujours avoir le son provenant d’un autre PC (notifications, bruitages de jeux), d’où l’intérêt du mixage entre plusieurs canaux, qu’aucun système grand-public ne propose.
Spécifications
Le but est d’avoir un système “tout en un”, avec plusieurs sous-systèmes :
- Mixeur 4 entrées stéréo
- Sortie casque/enregistrement stéréo
- Mixeur stéréo -> 2.1
- Filtres ajustable
- Contrôle par boutons poussoirs ou par roue codeuse (pas de potentiomètres)
Par contre il y a quelques contraintes à ajouter pour un système “fait maison” :
- PCB simple face (ou avec peu de pistes sur la face top)
- Boitiers de composants >0805 et >SOIC
- Composants disponibles et abordables
- Peu de câbles entre les modules
- Boitier 455×350×44.5mm³ (rack 19”)
Modules
Le préampli va être fait avec plusieurs cartes :
- Alimentation
- Préampli stéréo
- Contrôle de volume stéréo
- Préampli mono
- Mixer 2.1
- Filtre Sallen-Key mono
- Contrôle I²C (micro-contrôleur)
- Interface utilisateur, boutons/LEDs
Les cartes notées en bleu ont déjà été fabriquées et testées, celles en vertes sont en cours de montage, celles en orange ont été conçues et sont en attente de montage, et celles en rouge sont remplacées temporairement par un kit de développement de micro-contrôleur.
Fabrication

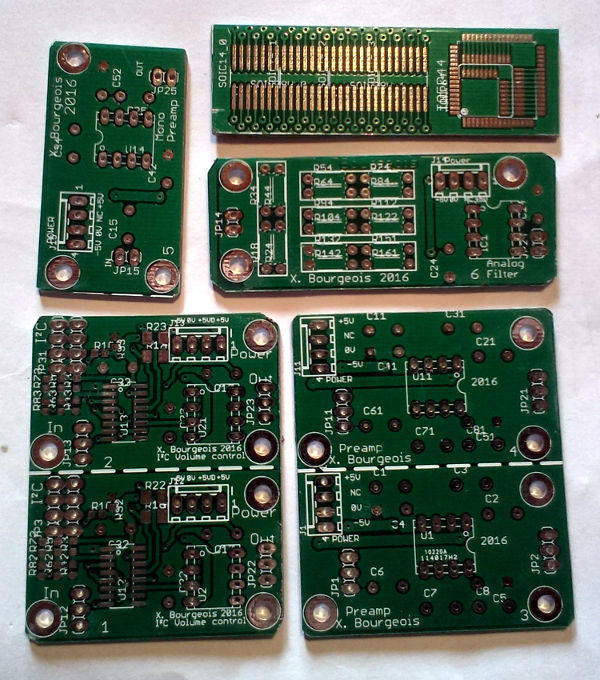

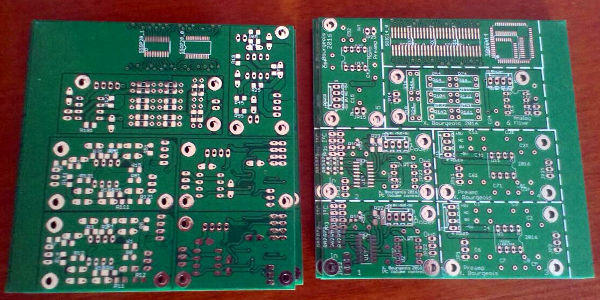

Certains modules (préampli stéréo, préampli mono, filtre, contrôle de volume) sont utilisés en plusieurs exemplaires, et donc il devient pertinent de faire graver un circuit imprimé de qualité professionelle.
Update : 05.2016
