Oregon Scientific RM822
Date: 2016-04-29
J’utilise un réveil Oregon Scientific RM-822 depuis plus de 10 ans. Le mécanisme de la base est assez fragile, et une fois cassé, le rétro-éclairage n’est plus activable, et l’horloge n’est plus synchronisée par radio.
Réparation DCF77
Le démontage est délicat, les fils du buzzer sont trop courts et cassent facilement :

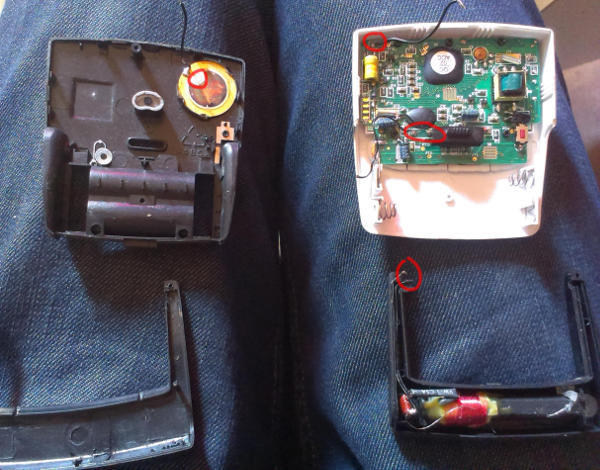

On identifie rapidement les fils et leur emplacement sur le PCB :
- L’antenne, à gauche de l’interrupteur S7
- Le buzzer, en haut à gauche du PCB, noté BZ

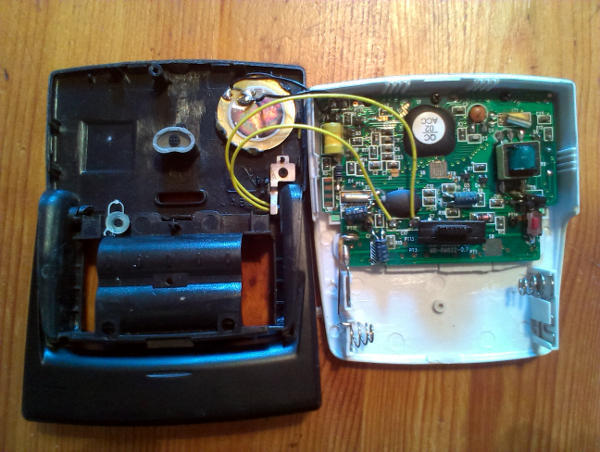

Le montage mécanique est astucieux, il faut arriver à faire passer les fils dans la charnière à gauche du réveil (face).

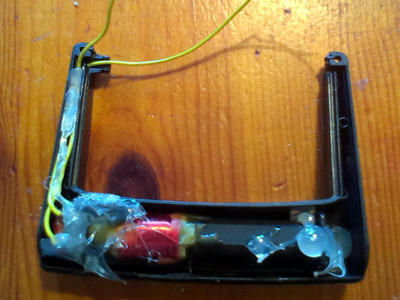

Un peu de colle permet de tenir le noyau et les deux parties du boitier.

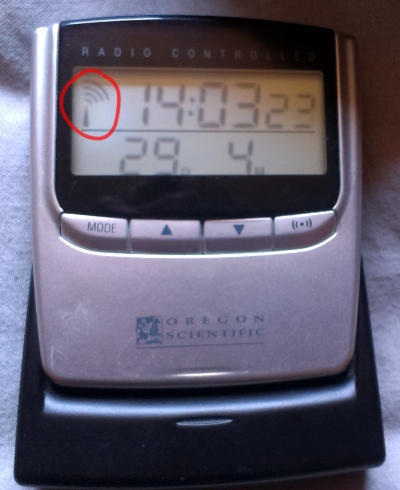

En testant, le symbole de l’antenne (0, 2 ou 3 arcs) clignote et indique que le réveil reçoit bien des données.
Après une dizaine de minutes, le réveil est bien à l’heure.
Réparation Buzzer

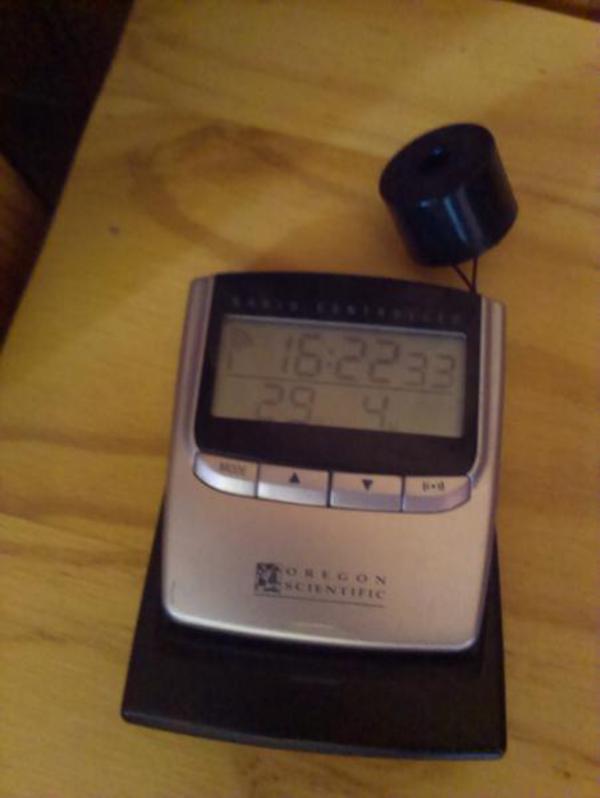

En réparant l’antenne DCF77, j’ai abimé la cellule piezo du buzzer (probablement en tirant sur les câbles en démontant le boitier). Comme la cellule ne fonctionne quasiment plus (bruit très faible et résistance parallèle de quelques Ohms), je l’ai remplacé par une cellule “heavy duty”, nettement plus bruyante.
