J’utilise un système audio avec des éléments récupérés ou faits maison, en évolution depuis environ 2004, avec quelques tests qui ont été abandonnés entre temps.

Sources

• Tuner : Silver SU-1010 (Marque Japonaise bas de gamme, mais de qualité correcte) des années 80, tuner AM 3-bandes, FM stéréo, entièrement analogique (PLL), peu utilisé,
• Lecteur CD : Kenwood DP-2010 de 1989, DACs Burr-Brown PCM56P (16bits série, 96dB de dynamique, SnR : 100dB)
• PC : sortie ligne, utilisée la majorité du temps.

Ampli - Préampli

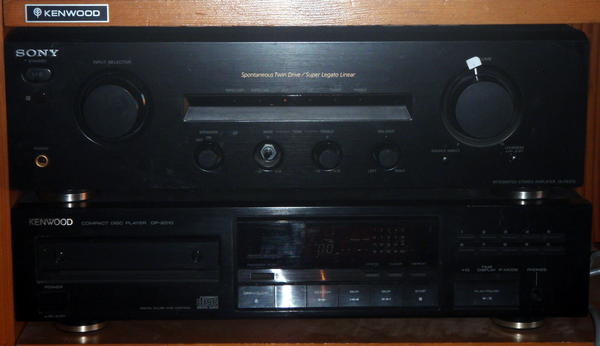

Sony TA-FE370 (2001) :

• 4 entrées lignes (CD, Tuner, Aux et Tape),
• une sortie ligne (mixée et reliée au 2nd ampli),
• Ampli intégré STK4211-2 (2x70W, probablement un peu optimiste),
• Alimentation 2x42V + 2x12V + 5V
• Potentiomètre motorisé, entrées télécommandées (SNR théorique : 105dB, audible en pratique)

Ampli

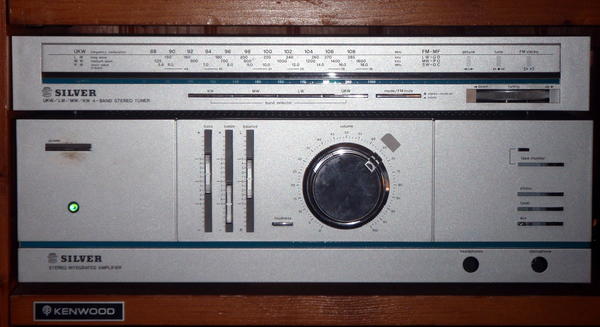

Silver SA-1010 (198x, modifié entre 2007 et 2010) :

• Entrée ligne,
• Ampli intégré STK???? (2x30W, probablement un peu optimiste),
• Alimentation 1x63V, capacité low-ESR 2200µF,
• Préampli supprimé, (SNR théorique : 65dB, amélioré en supprimant le préampli)

Enceintes large-bande

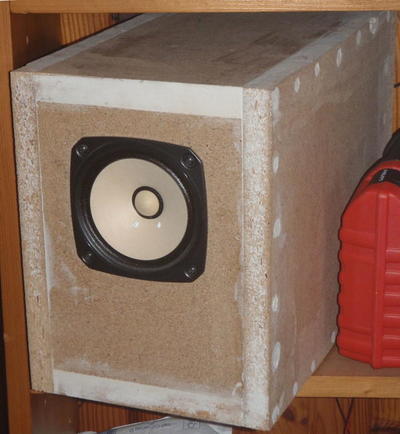

Construites en 2008 :

• Haut-parleurs : Fostex FE-127E (120mm),
• Enceinte : 12L clos, MDF 22mm + laine de verre,
• Bande passante : 150Hz-19kHz à 91dB/1W ±3dB, fréquence de résonnance à 130~150Hz,
• Puissance admissible : 15W (en filtrant les graves) en 8Ω

Caisson de basses

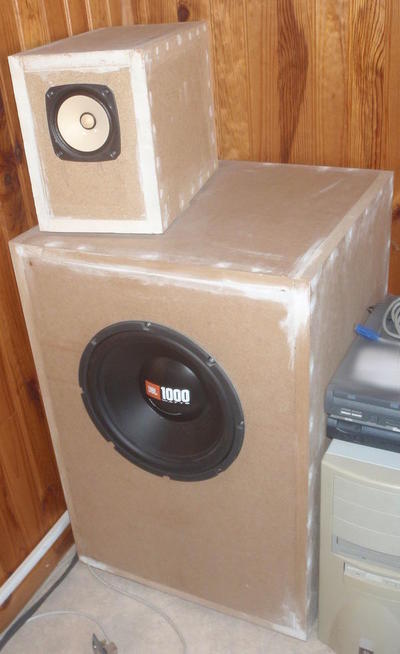

Construit en 2009 :

• Haut-parleur : JBL GT-120.2 (300mm),
• Enceinte : 200L clos, MDF 22mm + renforts,
• Bande passante : 27Hz-300Hz à 92dB/1W ±3dB (20Hz à -10dB),
• Puissance admissible : 250W en 4Ω

Anciens éléments

• Lecteur de cassettes Silver SD-1010, démonté vers 2005 à cause de son inutilité et d’une courroie cassée,
• Ampli à base de STK4141-V, chip cramé à cause d’une erreur de câblage en 2010,
• Subwoofer en ligne de transmission (U-Frame), testé en 2008, très performant (capable de faire trembler une maison avec 3W), mais avec une distorsion importante et un caisson encombrant.

Todo

• Le préampli intégré à l’ampli Sony est de mauvaise qualité, un autre préampli est en cours de fabrication,
• L’ampli utilisé pour le caisson de basses est légèrement usé (buzz du transformateur audible) et la capacité de sortie limite la réponse dans les graves, il sera probablement changé ou amélioré,
• Les enceintes devaient être peintes, mais ça n’a jamais été fait…

Références

• Kenwood DP-2010 teardown (FR)
• Kenwood DP-2010 manual
• Sony TA-FE370 user manual
• Sony TA-FE370 service manual
• Sanyo STK 4211 datasheet
• Fostex FE-127E datasheet
• JBL GT-120-2 datasheet
