Serveur

Date: 2016-09-05

Tags: info linux réseau serveur

Le serveur précédent commence à avoir des performances limitées (il date quand même de 2000), et j’ai pu récupérer un HP Compaq DC5800 de 2009 en bon état.

Hardware

La machine a un processeur Intel Pentium E5200 (2-Core, 2.5GHz, LGA775) et deux barrettes de 1Gio de DDR2 (avec deux slots libres), mais le disque dur et le lecteur optique/disquette manquent ou sont hors-service.

On commence par tout vérifier, nettoyer, puis remettre en état tout ce qui en a besoin :

• Memtest avec la mémoire,
• Flash du dernier BIOS à jour,
• Nettoyage des ventilateurs/radiateurs,
• Remplacement de la pâte thermique du processeur,

Face avant

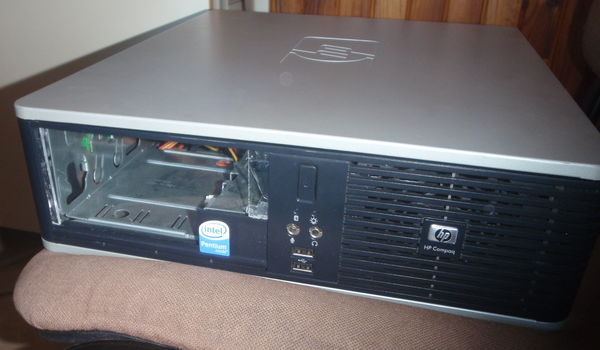

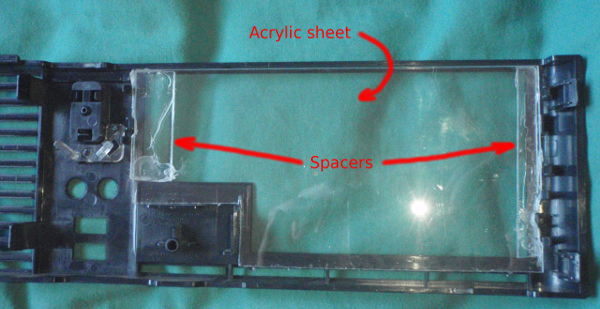

Le lecteur de disquette est manquant et le lecteur optique ne fonctionne pas, alors je les ai enlevés. Sauf que le refroidissement de la machine est fait de telle sorte que l’air doit être aspiré par le côté avant droit, et soufflé par le côté arrière gauche. Quand le boitier est ouvert ou que la face avant manque, le disque dur est mal refroidi, mais il est possible de découper une plaque de plexiglass pour remplacer les caches d’origine.

Disque dur

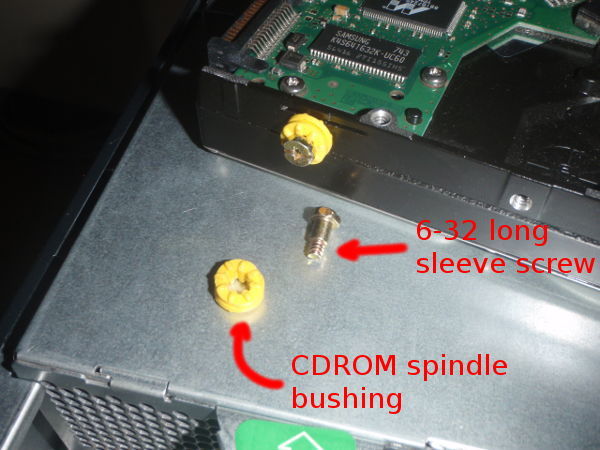

Le disque dur était manquant quand j’ai récupéré la machine, mais les vis, clips et bushings manquaient aussi, ce qu’il a fallu adapter. J’ai pris des vis 6-32 “long sleeve” d’un rack à disques de serveur IBM et des bushings de lecteur CD. L’ensemble rentre dans l’emplacement d’origine et se clipse fermement (pas de vibration).

Software

Mot-de-passe BIOS

Les machines d’entreprises ont souvent des BIOS différents de ceux des PCs habituels. Ici, le mot-de-passe protégeant BIOS est stocké dans une mémoire EEPROM au lieu d’être dans une SRAM. Dans ce cas, enlever la pile quelques secondes n’affecte que l’horloge RTC.

1. Débrancher le secteur,
2. Ouvrir le capot,
3. Attendre que les LEDs de la carte-mère soient éteintes,

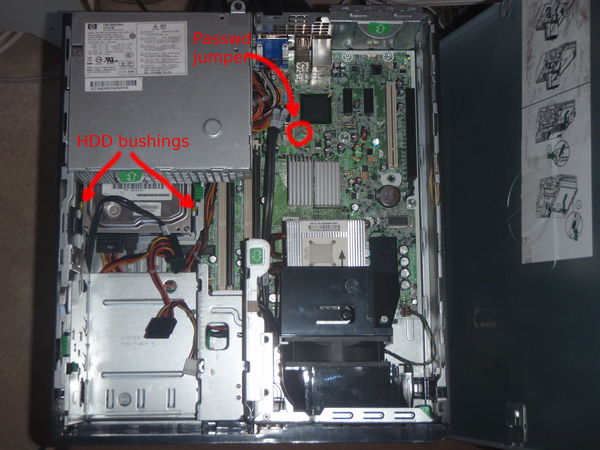

4. Enlever le cavalier vert PSWD (à côté des ports SATA),
5. Brancher le secteur et démarrer la machine,
6. Débrancher le secteur et attendre que les LEDs soient éteintes,
7. Remettre le cavalier PSWD,
8. Refermer le capot et rebrancher le secteur.

Boot-Menu

Certaines options du BIOS concernant la “sécurité” sont grisées et indisponibles. Ainsi, on ne peut booter que sur le disque SATA HDD0, alors qu’un lecteur optique, USB ou la ROM PXE (réseau) sont disponibles.

Pour cela, il est nécessaire de “protéger” l’accès au BIOS par un mot-de-passe. Le “boot menu” est aussi affecté, et permet de booter sans problème sur un serveur PXE quand un mot-de-passe est entré.

Debian Linux

Je me suis contenté d’échanger le disque dur de l’ancien serveur au nouveau, quasiment sans toucher l’installation de Debian Jessie (8.4) i386. L’unique bricolage concerne udev et sa façon de détecter les cartes réseau par leur adresses MAC. Si l’on ne change rien, le réseau ne fonctionnera pas et sera à reconfigurer (peu pratique pour un serveur sans écran ni clavier).

Il faut commencer par trouver l’adresse MAC de la carte réseau avec l’ancien serveur en fonctionnement :

# ifconfig |grep HWaddr
eth0Link encap:EthernetHWaddr **00:d0:b7:xx:xx:xx**
eth1Link encap:EthernetHWaddr 00:1e:2a:xx:xx:xx

Ici, c’est l’adresse de eth0 qui nous intéresse, mais la configuration de udev est séparée en plusieurs fichiers de configuration que l’on va chercher :

# grep -rni '00:d0:b7:xx:xx:xx' /etc/
**/etc/udev/rules.d/70-persistent-net.rules**:8:SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", ATTR{address}=="00:d0:b7:xx:xx:xx", ATTR{dev_id}=="0x0", ATTR{type}=="1", KERNEL=="eth*", NAME="eth0"

La recherche peut renvoyer plusieurs fichiers (DHCP, ARP, scripts d’init bricolés), mais c’est ceux qui concernent udev qui nous intéressent et que l’on va éditer :

# PCI device 0x8086:0x1229 (e100)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", ATTR{address}=="00:d0:b7:xx:xx:xx", ATTR{dev_id}=="0x0", ATTR{type}=="1", KERNEL=="eth*", NAME="eth0"

# PCI device 0x10ec:0x8169 (r8169)
SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", ATTR{address}=="00:1e:2a:xx:xx:xx", ATTR{dev_id}=="0x0", ATTR{type}=="1", KERNEL=="eth*", NAME="eth1"

Dans tous les cas, il faudra supprimer l’association entre chaque carte et son adresse MAC, les cartes réseau suivantes seront ajoutées à la suite (la première carte réseau sera eth2 si l’on ne touche à rien).

Pour être sûr que le réseau fonctionne du premier coup, on va remplacer l’adresse MAC de l’interface eth0 par celle de la nouvelle carte réseau (affichée à l’écran pendant une tentative de boot par PXE).

Performances

Test	HP Compaq dc5800 (new)	IBM PC-300GL 6288 (old)
nbench Mem	18.583	2.649
nbench Int	17.233	2.793
nbench Float	32.444	4.942
Transfert NFS	11.20 Mio/s	11.18 Mio/s
Transfert SaMBa	11.21 Mio/s	11.00 Mio/s
Transfert SSH	11.2 Mio/s	4.05 Mio/s
Génération PHP/Blogotext	7.6 ms	61.9 ms
Compression gzip	15.43 Mio/s	1.31 Mio/s
Décompression gzip	112.48 Mio/s	10,65 Mio/s
Compression bzip2	3.28 Mio/s	0.32 Mio/s
Déompression bzip2	7.18 Mio/s	1.19 Mio/s
Débit disque dur	185.81 Mo/s	40.33 Mo/s
Débit ethernet	94.4 Mbit/s	94.6 Mbit/s

La plupart des débits sont limités à 100Mbit/s par le switch. Mais il faut aussi voir que les tests ont été faits avec des gros fichiers (247Mio). La différence la plus visible vient du processeur et du contrôleur SATA, la lenteur de l’ancien serveur posait surtout des problèmes en multitâches ou en transférant de nombreux petits fichiers (sauvegardes).

Références

• BIOS 786F2 (v01.60 Rev.A)
• Service Manual
• Troubleshooting Manual, page 62, Appendix B, Resetting the Password Jumper,
• Replacement HDD screws for HP/Compaq dc5800 - HP Support Forum
• BIOS options greyed out - HP Support Forum
