Samsung SyncMaster 151N
Date: 2017-05-07

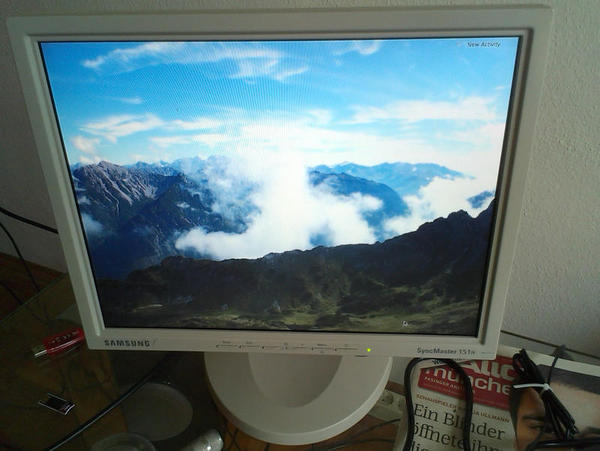

J’ai récupéré un écran Samsung SyncMaster 151N visiblement en parfait état. Par contre, j’ai remarqué quelques couinements/grésillements lorsque l’écran était éteint.
Et comme les écrans Samsung sont connus pour leurs capas chou-fleur, j’ai préféré le démonter pour véfifier.
/!\ Danger
Des tensions dangereuses sont présentes sur la carte d’alimentation, ne rien toucher sans l’avoir débranchée et déchargé la capacité primaire.
/!\ Warning
Dangerous voltages are present on the power board, do not touch it until it is unplugged and its primary capacitor is discharged.
Démontage

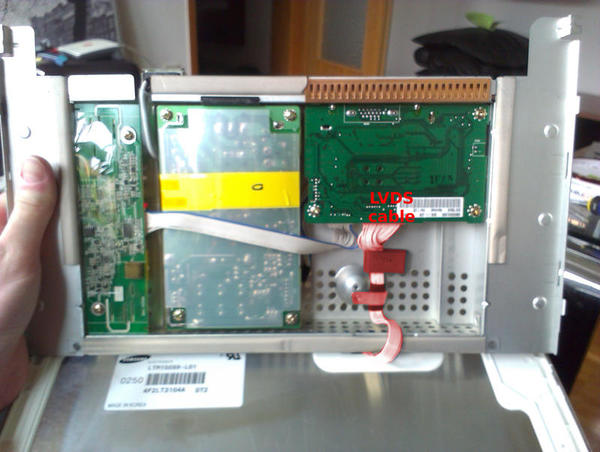

Le début du démontage n’est pas forcément intuitif, et il n’y a pas besoin de forcer : + Déclipsage du carénage avec une spatule, en commençant par le bas + Démontage du capot arrière + Dévissage du sandwich facade, dalle, coffret électronique + Débranchage du backlight et des boutons de facade + Décollage des bandes/shields + Rotation du coffret électronique et dévissage/débranchement du signal video

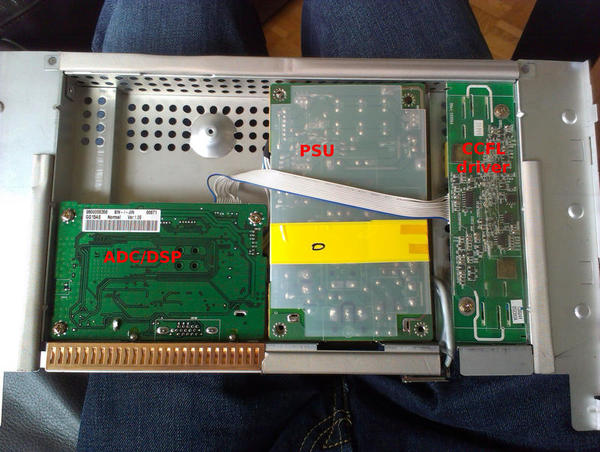

Une fois le coffret électronique séparé de la dalle, c’est nettement plus intuitif :
- Dévissage de l’interrupteur secteur et du PCB d’alim
- Débranchage des connecteurs du ballast de backlight
- Démontage de l’entretoise du connecteur IEC
- Rotation du PCB d’alim et débranchage du connecteur d’alim
Inspection
Avant de toucher à la carte d’alimentation, on va mesurer la tension sur les capacités situées au primaire (et les décharger pendant une minute avec une résistance de 1~10kOhm si la tension est supérieure à 10V).
Comme le couinement n’avait lieu que pendant quelques secondes au débranchement de la prise, lorsque l’écran était déjà éteint, le problème a de grandes chances de se situer autour du filtre secteur.

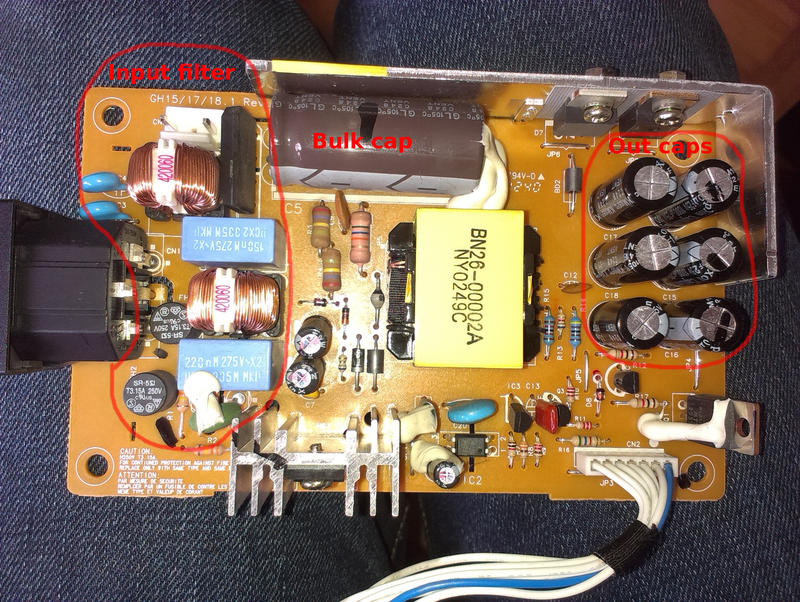

La mesure des capas et des selfs du filtre secteur ne donne aucune surprise, par contre le fil émaillé des selfs n’est pas très serré et peut vibrer, de plus ces composant ne sont pas tenus par de la résine/silicone. Comme je n’ai pas de pistolet à colle sous la main et qu’il n’y a rien de dangereux, je vais laisser l’alimentation comme ça.
Tant que l’alimentation est démontée, et connaissant la réputation des écrans Samsung, il vaut mieux mesurer les autres capacités chimiques :| Capa | Capacité mesurée | Capacité théorique | ESR |
| C14-C16 | 2625µF | 3000µF | <100mΩ |
| C17-C19 | 4800µF | 4970µF | <100mΩ |
| C5 | 91µF | 100µF | - |
Par surprise, les capas sont toutes dans leurs tolérances de +5,-20%, et l’ESR n’a rien de surprenant (dans les limites de mon LCR-ESR-mètre).
Comme ces capas sont placées entre des diodes et des MOS ou un connecteur (ouverts), il n’est pas nécessaire de les sortir du circuit pour les mesurer.
Remontage
Il suffit de faire comme marqué dans les documentations automobiles : “Suivre le même processus dans l’ordre inverse”. Pour bien faire les choses, on va même recoller les shields RF autour des nappes et des câbles du backlight.
