Éclairage à LEDs
Date: 2018-12-02
Éclairage d’origine
Un pièce de mon appartement est éclairé avec des spots GU-4 12V, chacun avec une lampe à incandescence autour de 5W, avec un affreux câblage 4 spots sur une alim, puis 5 spots sur une autre alim identique. Ça fonctionne, sauf que les deux alims ont cramé à deux semaine d’intervalle.
Rafistolage 1
J’ai enlevé les alimentations cramées, puis je les ai remplacées par une seule alimentation ATX 12V. Ça fonctionne parfaitement, sauf que c’est un peu overkill, et surtout, j’ai besoin de l’alimentation ATX.
Fail 2

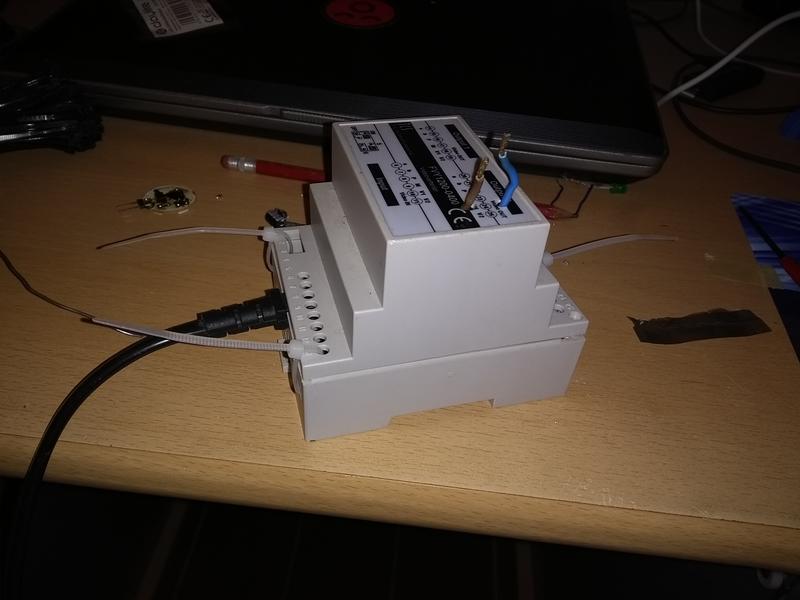

J’ai remplacé l’alimentation par un transfo 12V qui trainait, et je l’ai proprement emballé dans un boitier DIN.
Ça fonctionne, sauf qu’un transfo 36VA n’est clairement pas suffisant pour alimenter 9 lampes de 5W chacunes (45W) et a commencé à sentir le cramé.
Réparation 3

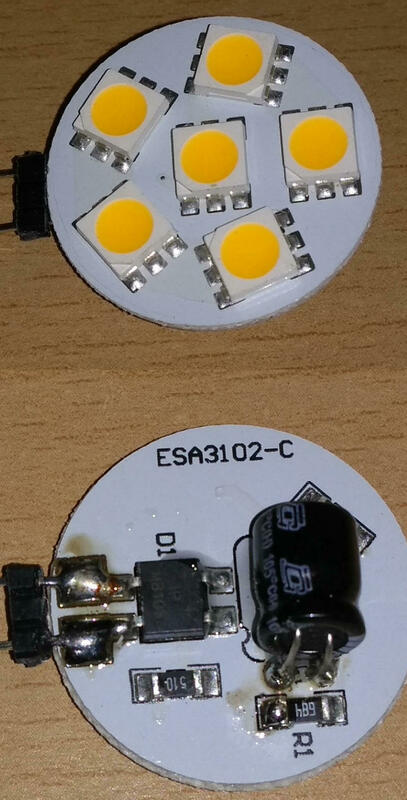

J’ai acheté 10 LEDs en Chinoisium, vendues pour fonctionner directement en 12V AC, du coup avec un pont de diode et une capa.
Fiabilisation 4
Après plusieurs mois, il y a eu des soucis de faux contacts, avec des soudures qui ont séchées et partiellement fondues, et toutes les capas fuyaient. Peut-être que le transfo qui sort 14V AC à vide (soit 19.5V aux bornes de la capa) est un peu trop pour le dimensionnement (thermique) des LEDs et de leurs résistances de limitation.

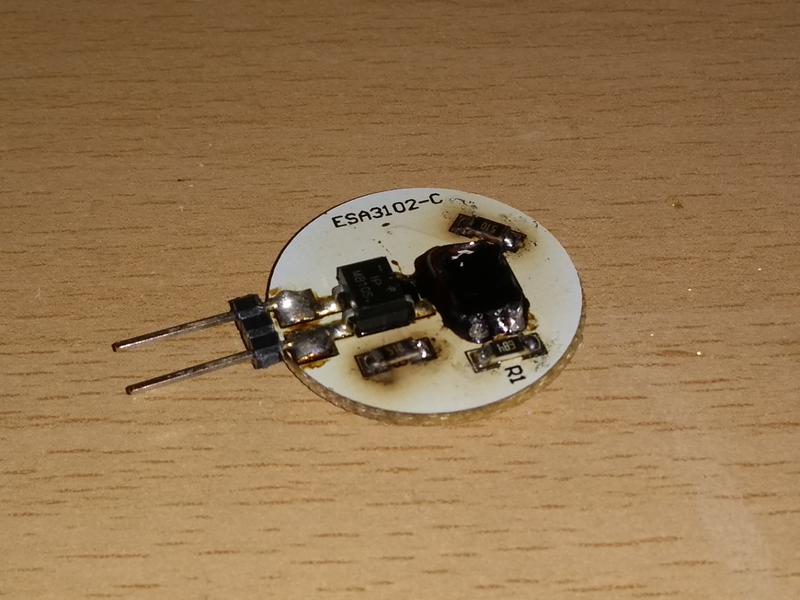

La majorité des LEDs ont été réparées (soudures refaites, capas supprimées), mais il a aussi fallu s’attaquer à l’origine du problème.
Note: La résistance de saignée en parallèle de la capa a été supprimée, vu qu’elle ne sert plus à rien sans la capa

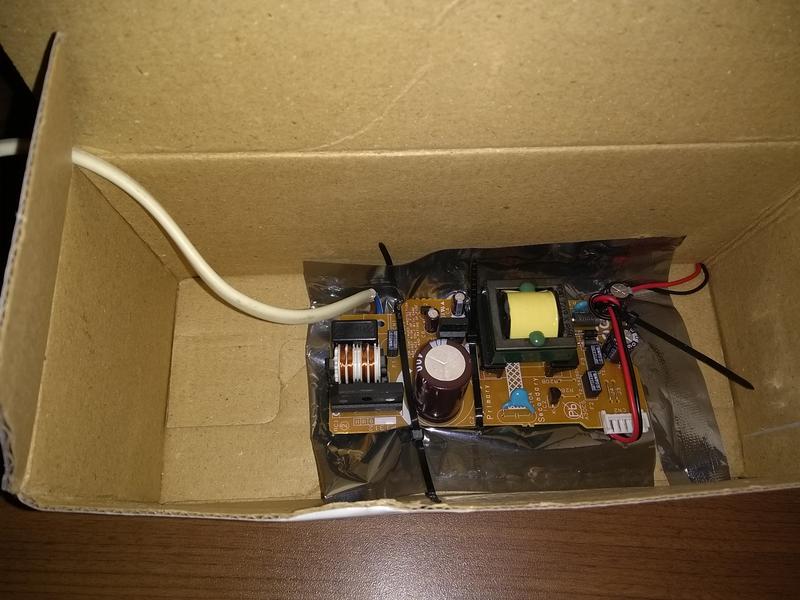

On remet le transfo d’où il vient, et on va réutiliser une alim d’imprimante Canon dont il aura suffit de changer la valeur de deux résistances pour sortir 12V DC.

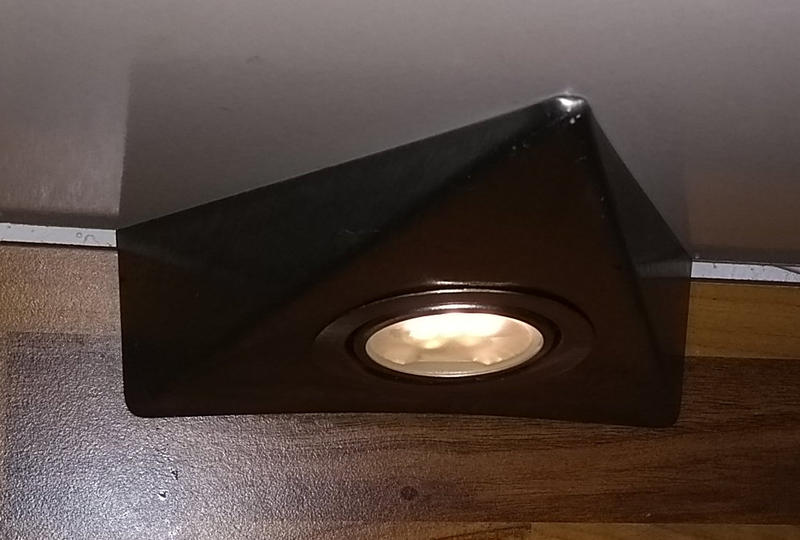

Les LEDs sont un peu moins lumineuses avec 12V DC qu’avec potentiellement 14V AC, mais on peut espérer que ce soit plus fiable.
Références

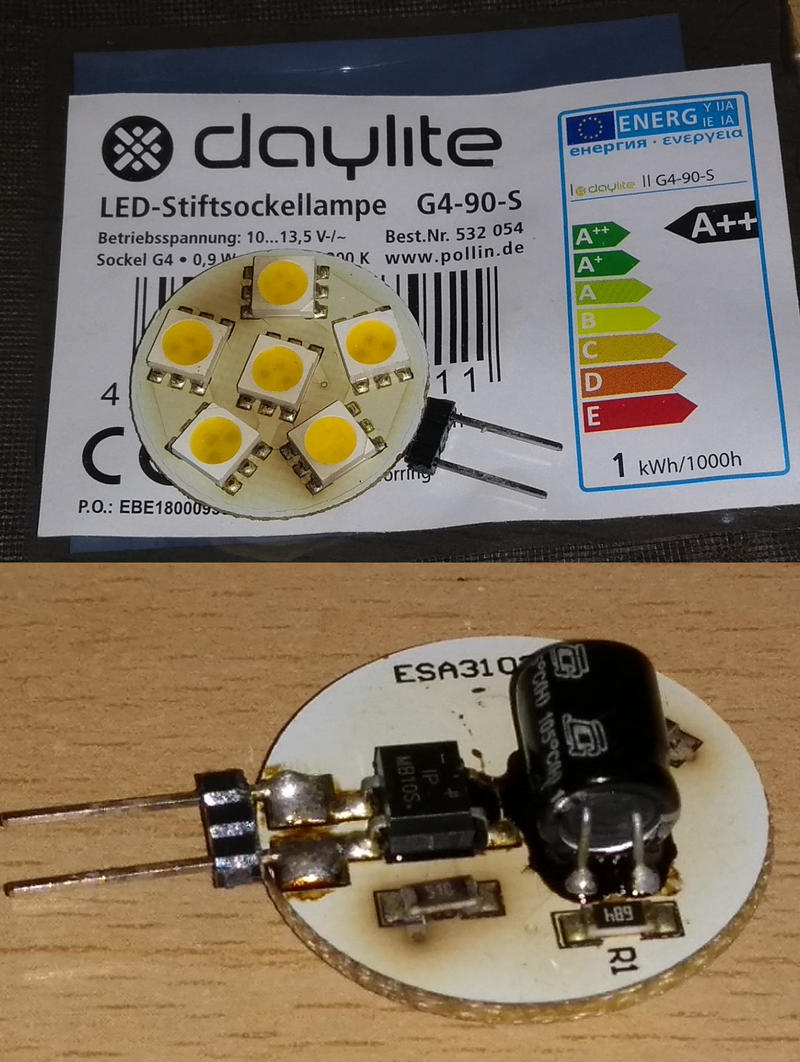

- LED-Stiftsockellampe DAYLITE G4-90-S, G4, EEK: A++, 0,9 W, 90 lm, 3200 K - Pollin
- Canon Pixma MX700 : Alimentation - Monorailc.at
