Lampe à LEDs : Teardown (2)

Date: 2026-01-16

Tags: elec teardown éclairage

J’ai eu deux lampes non-fonctionnelles :

• Müller-Licht 42850¹, défectueuse après un choc mécanique
• Osram AC01190², avec un clignotement aléatoire après quelques années

Autant les ouvrir pour voir ce qu’il y a dedans.

Spécifications

Comme chaque lampe est fournie avec une datasheet, on va pouvoir les comparer avant de les démonter.

Donnée	Müller 428503	Osram AC011904
Puissance nominale	3 W	4.3 W
Température de couleur	2’700 K	2’700 K
Couleur	Blanc chaud	Blanc chaud
CRI	>90	80
Intensité du faisceau	250 lm	350 lm
Socket	GU10	GU10
Angle de projection	NA (~180°)	36 °
Durée de vie	25’000 h	10’000 h
Tension de service	220-240 V AC	220-240 V AC
Facteur de puissance	0.91	>0.4
Durée de démarrage	<1 s	<0.5 s
Classe d’énergie	A++ (G)	F
Efficacité lumineuse	83.33 lm/W	81 lm/W
Dimmable	Non	Non

Les spécifications des deux lampes sont assez comparables, regardons ce qui est remarquable :

• La puissance nominale et l’intensité lumineuse sont légèrement différentes par construction
• Le coefficient de rendu des couleurs diffère, mais le spectre de chaque lampe est très similaire. Il est possible que les conditions des spécifications diffèrent
• L’angle de projection de la lampe Müller est quasiment plat (estimé), parce que la lampe contient plusieurs LEDs à plat derrière un diffuseur. Celui de la lampe Osram est plus directif, avec une ou plusieurs LEDs derrière une lentille, pour imiter le comportement de lampes incandescence à réflecteur parabolique (PAR)
• La durée de vie est surprenante. Il est possible que les conditions des spécifications diffèrent
• Le facteur de puissance de la lampe Osram est très faible, ça suppose la présence d’une capacité directement derrière le redresseur. La lampe Müller a probablement une architecture différente, ou un filtre
• Le fait qu’aucune des lampes ne soit dimmable suppose la présence d’une capacité d’assez forte valeur pour lisser la tension du secteur

Osram AC01190

Le boitier s’ouvre en séparant la lentille du corps de la lampe, sans outil. Les fils sertis dans le connecteur GU10 et sur le PCB cassent.

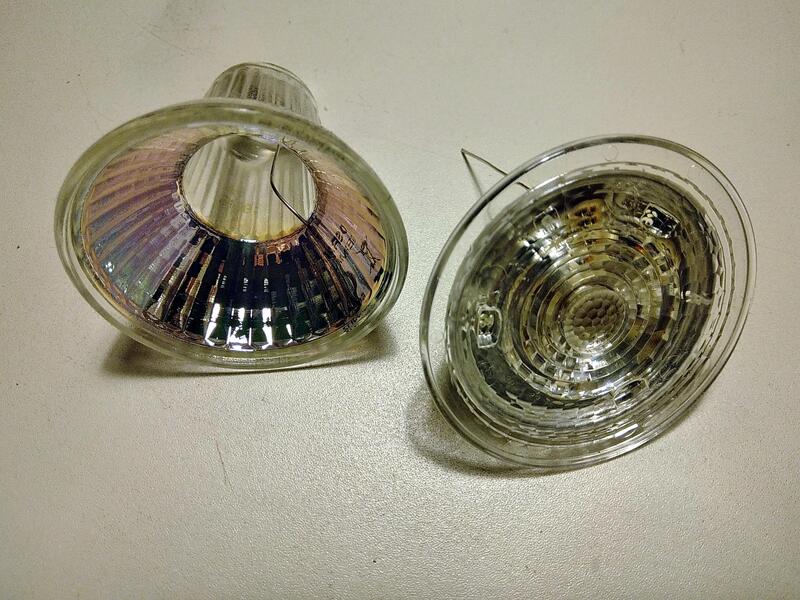

De façon surprenante, le corps de la lampe est en verre partiellement recouvert d’aluminium, comme sur les lampes à incandescence PAR, alors que le traitement de surface n’est pas utile.

Il faut casser 3 pions pour séparer le PCB de la lentille en plastique et du radiateur en aluminium.

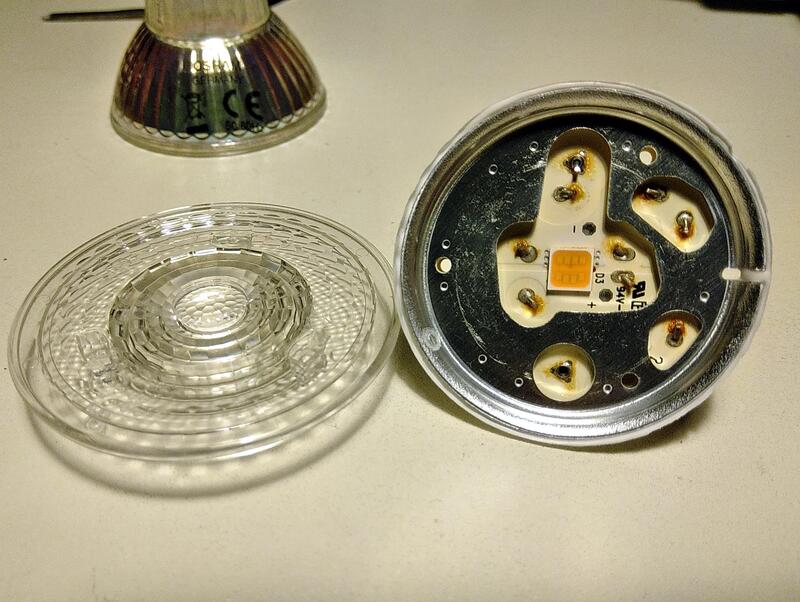

On y découvre une seule LED et un dissipateur thermique derrière la lentille.

Inspection visuelle

Aucun composant n’est visuellememt abimé, et l’assemblage semble de bonne qualité, avec la présence d’une plaque d’aluminium qui sert de dissipateur thermique.

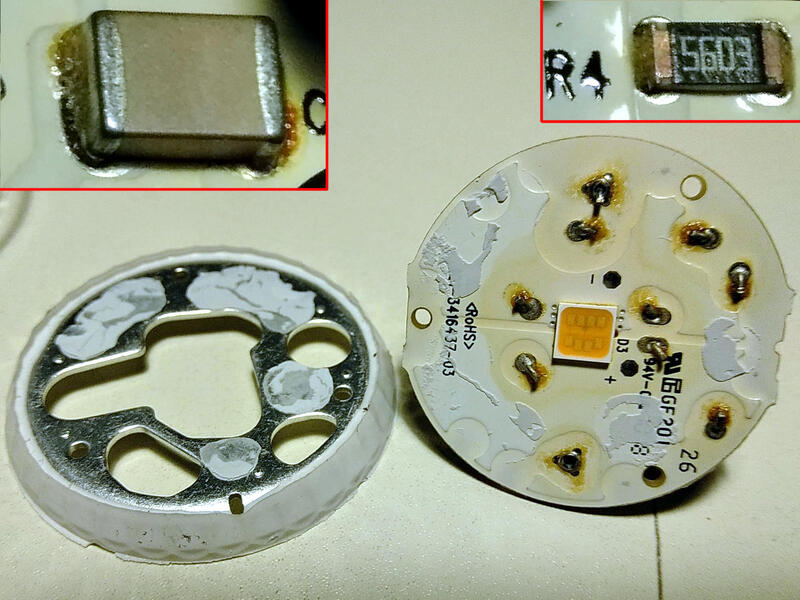

Il y a quelques traces de chauffe :

• Les residus de flux autour de chaque soudure sont marron au lieu de transparent à jaune clair
• Quelques soudures sont sèches et possiblement fissurées (C2, F1)
• R4 est oxydée avec de reflets violets

Marquages

Le PCB a les marquages suivants :

Marquage	Signification
UL GF201	Identification du substrat
94V-0	Grade d’inflammabilité
1018	Code de date, semaine 10 2018
<RoHS>	RoHS
1Q1-3416437-03	Référence de PCB

BOM

Composant	Composant	Boitier	Marque	Valeur/Référence
F1	Résistance fusible	THT	-	47 Ohm
L1	Inductance	THT	-	4.7 mH
R1	Résistance	1206	-	1 kOhm
D1	Redresseur		?	MB10S
C2	Capacité chimique		Samxon	2.2 uF, 400V
C4	Capacité céramique		-	?
R4	Résistance	0805	-	5.6 kOhm
D2	Diode Si	SMA	?	HSJ1
L1	Inductance		-	?
LED	LED		Everlight	67-23ST KKE 2700K5
U1	Contrôleur buck	SOIC-8	Maxic	MT7828B6
R2	Résistance	0805	-	3 Ohm
R3	Résistance	0805	-	6.8 Ohm
C3	Capacité céramique	0805	-

La datasheet du contrôleur indique le courant dans la LED en fonction de la valeur des résistances de shunt, ici, avec R2 et R3 en parallèle.

$$I_{LED} = \frac{600 mV}{2 \cdot R_{CS}} = \frac{600 mV}{2 \cdot 2.08 \Omega} = 144 mA$$

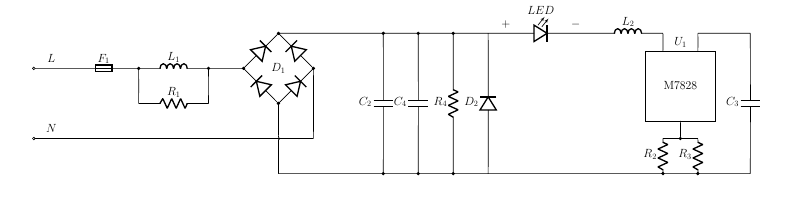

Schéma

Le schéma est très proche de celui donné en exemple de la datasheet du contrôleur.

Test

Lampe

L’alimentation buck est simple, et la datasheet ne mentionne pas de tension minimale autre que pour le régulateur de tension interne.

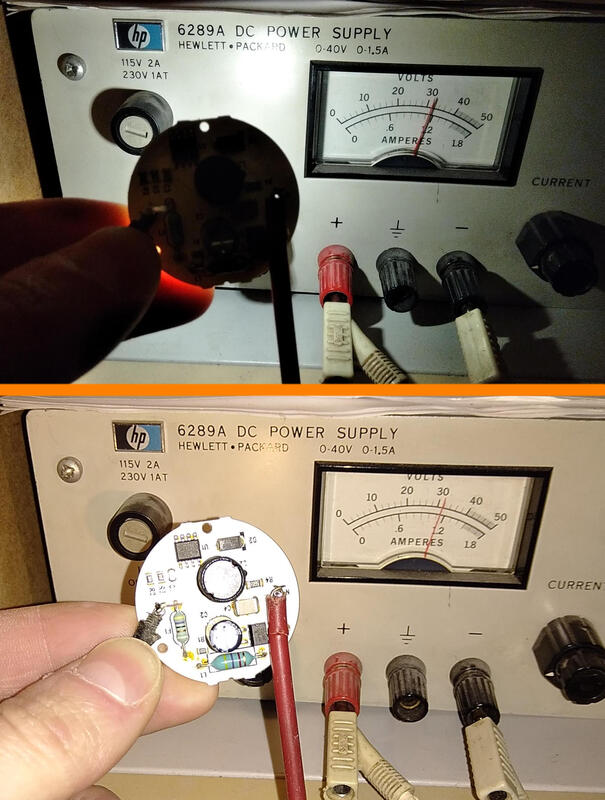

On peut brancher une alimentation de labo sur les pins L et N, et augmenter progressivement la tension. La LED commence à éclairer faiblement vers 20V, puis éclaire de façon nominale à partir de 28V.

LED

On peut aussi alimenter directement la LED avec une alimentation limitée en courant, pour caractériser la LED.

En observant la LED et en l’alimentant avec une très faible tension, on distingue 6 dies dans un seul package, on peut s’attendre à une tension de seuil autour de 20 V, ce qu’on mesure en pratique.

Or, la datasheet de la LED indique $V_f = 9.6V$. Il est possible qu’il y ait eu plusieurs révisions de lampe et de datasheet qui ne correspondent pas.

Müller-Licht 42850

J’avais remarqué un léger bruit à 50Hz avec une autre lampe identique en bon état.

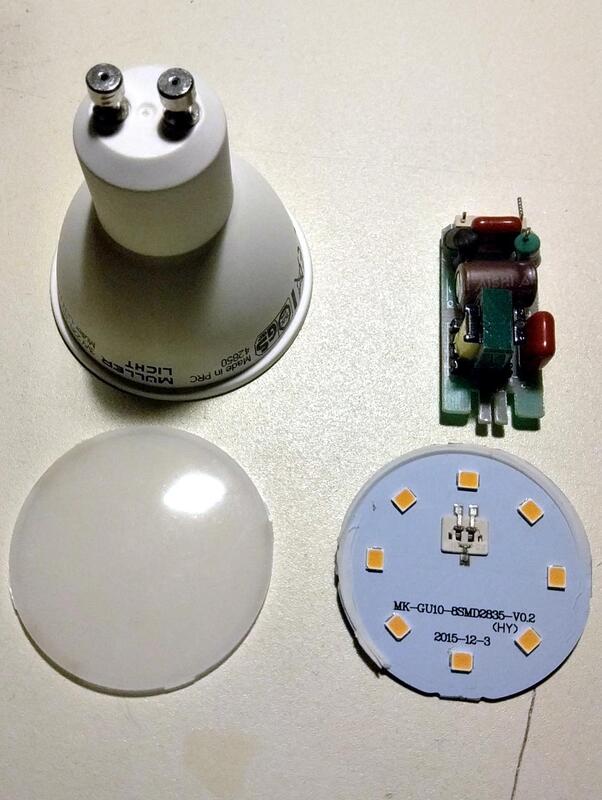

Le boitier s’ouvre en séparant la lentille du corps de la lampe, puis en séparant un premier PCB sur lequel sont montées 8 LEDs, et donne accès à un autre PCB d’alimentation qui est serti dans le boitier.

Il peut-être nécessaire d’utiliser une lame pour enlever la colle de la lentille et du premier PCB. Il faut faire attention à ne pas casser le connecteur blanc en soulevant le premier PCB, mais il n’y a pas d’alternative autre que de casser les fils sertis dans le connecteur GU10 pour démonter le second PCB.

Sans surprise, le boitier est en plastique, mais la lentille est aussi en plastique, et le PCB sur lequel les LEDs sont assemblées utilise un substrat en aluminium pour améliorer la dissipation thermique.

L’assemblage semble de qualité moyenne, il reste des traces de colle et même des traces d’étain laissées lors de la soudure par vague.

Marquages

Le boitier et l’emballage ont des logos CE, TÜV et GS conformes, on peut s’attendre à un niveau de sécurité minimal.

Le PCB contenant les LEDs a les marquages suivants :

Marquage	Signification
MK-GU10-8SMD2835-V0.2	Référence de PCB
(HY)	Hongyi, fabricant de PCB
2015-12-3	Date de conception

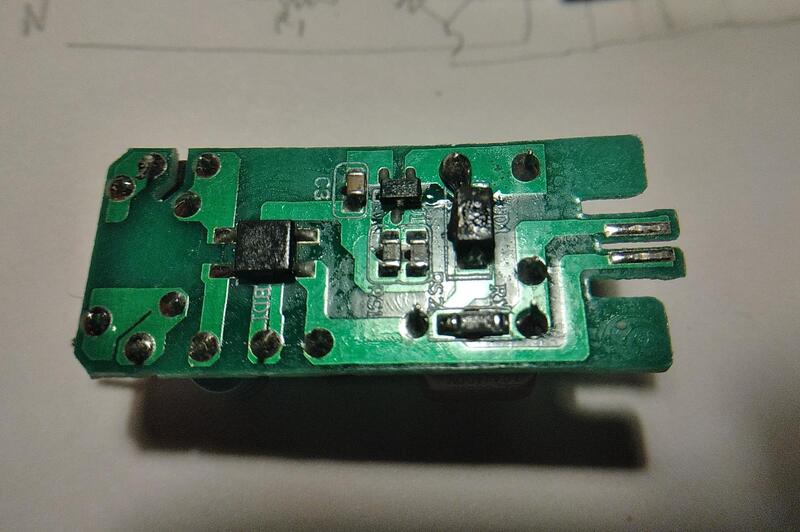

Le PCB de l’alimentation a les marquages suivants :

Marquage	Signification
UL HY-1	Hongyi, fabricant de PCB
E348413 94V-0	Code UL du fabricant de PCB
MK-GU10-6W-V0.8A	Grade d’inflammabilité
(HY)	Hongyi, fabricant de PCB
2016-4-25	Date de conception

BOM

Composant	Composant	Boitier	Marque	Valeur/Référence
F1	Fusible	THT	-	10 Ohm
L1	Inductance	THT	-	1.2 mH
BD1	Redresseur		?	TL10F7
C1	Capacité chimique	THT	Aishi	3.3 uF, 400V
C2	Capacité céramique	THT	-	100 nF, 400V
C3	Capacité céramique	0805	-
D1	Diode Si	SMA	?	?
L2	Inductance	THT	-	?
R1	Résistance	1206	-	510 kOhm
U1	Contrôleur buck	SOT-23	BPSemi	BP9918S8
RS1	Résistance	0805	-	6.8 Ohm
RS2	Résistance	0805	-	22 Ohm

Schéma

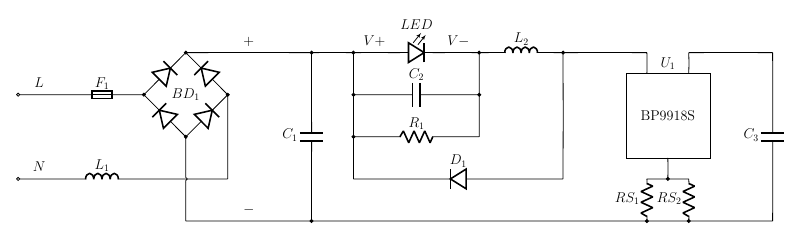

Le schéma est très proche de celui donné en exemple de la datasheet du contrôleur, et utilise une structure inhabituelle.

Test

Lampe

L’alimentation à l’air simple et ne devrait pas avoir de chute de tension de plus de quelques volts. On devrait pouvoir l’alimenter avec une tension proche de celle des LEDs.

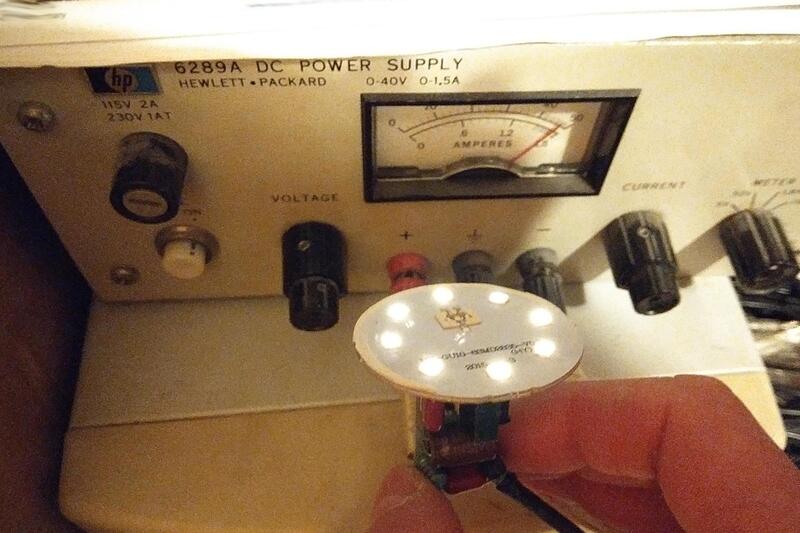

On peut brancher une alimentation de labo sur les pins L et N, et augmenter progressivement la tension. Les LEDs commencent à éclairer vers 48V, puis éclairent encore faiblement à 50V, la tension maximale de mon alimentation.

LED

On peut aussi alimenter directement le PCB de LEDs avec une alimentation limitée en courant, pour caractériser les LEDs.

J’ai mesuré un $V_f$ total supérieur à 45 V, ce qui suppose qu’il y a deux LEDs par package, soit 16 LEDs au total.

Résultats

Les spécifications de la lampe Müller semblent optimistes pour la qualité des composants et leur assemblage, et la lampe Osram à l’air d’avoir été construite avec des restes de lampes halogènes. L’échantillon de test ne permet pas de conclure sur la durée de vie réelle, décevante dans les deux cas.

Références

---

1. Müller-Licht 93864_de↩︎

2. OSRAM LED BASE Spot PAR16 50 36° 4.3 W/2700K GU10 - Ledvance shop↩︎

3. Müller-Licht 42850 - Datasheet↩︎

4. Osram LED Base PAR16 50 36° 4.3W 827 GU10 - Datasheet↩︎

5. Everlight 67-23ST KKE 2700K - Datasheet↩︎

6. MT7828 - Datasheet↩︎

7. TL10F - Datasheet↩︎

8. BP9918C - Datasheet↩︎
