Canon Pixma MX700 - Alimentation
Date: 2015-09-05

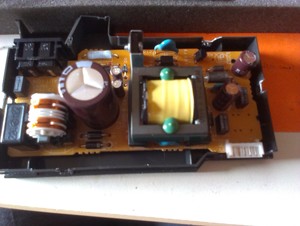

Cette imprimante a une alimentation 100-240v → 24V 0.5A et 32V 0.85A, modèle K30290.
Seulement elle ne fonctionne pas sans que la carte système de l’imprimante ne lui renvoie pas de signal d’activation.
En regardant, on identifie le brochage :
- 32V
- GND
- 24V
- GND
- ENABLE
Si le signal enable est en l’air ou à 0V, l’alimentation est en mode “sleep”, et les rails 32V et 25V sont respectivement à 10V et 7.5V.

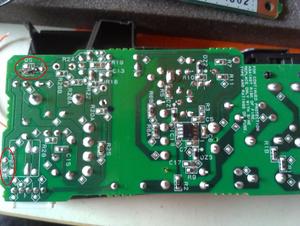

Par contre le signal Enable doit recevoir une tension d’environ 3V pour l’activation, sur la base du transistor NPN Q5 qui rajoute R26 en parallèle de R24 sur le réseau de feedback de l’alimentation. Il serait possible de relier le signal Enable à une sortie de l’alim en changeant la résistance R27, mais le plus simple est de dessouder R27 et de court-circuiter le collecteur et l’émetteur de Q5.

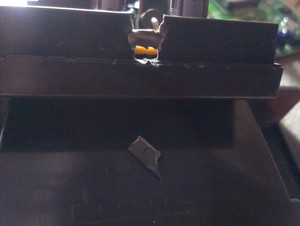

La plus grosse difficulté est d’ouvrir le boitier en plastique clipsé. Il n’y a pas de solution idéale : ça s’ouvre en forçant avec un tournevis plat, et en cassant quelques clips.
