Digital Personal Workstation - Hardware

Date: 2015-09-12

Tags: info vieilleries workstation

Hardware

Cette station de travail était déjà un monstre à sa sortie en 1998 : processeur 64bits entre 433 et 600MHz, 128Mio à 1.5Gio de ram, le tout en 1998 (les gens normaux se contentaient d’un processeur 32 bits à 300MHz et 64Mio de ram).

Configuration :

• Processeur : DEC Alpha 21164 (EV56) - 500MHz
• Bcache : 8Mio
• RAM : 512Mio SDRAM ECC-REG (2*256Mio, 4 slots libres)
• Disque : Seagate Cheetah 18Gio, 10krpm U160 (remplacé)
• Lecteur CD-ROM IDE
• Lecteur disquette
• Alimentation : Lite-ON PS-5032-1F3 : 300W ATX + connecteur propriétaire
• Carte mère : MiataGL + Riser
• Carte video : S3 Trio 1Mio (remplacée)

Extensions :

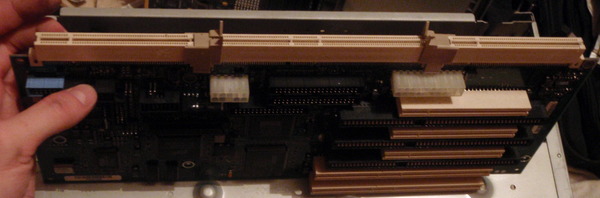

• Carte riser : 3 PCI 32bits, 2 PCI 64bits, 3 ISA 16bits, 2 IDE, disquette, connecteur MAU (extension réseau), connecteurs game/midi/audio (extension audio).
• Carte mère : 2 USB, Ports PS/2 clavier/souris, 2 Ports série RS-232 (câblage standard), Port parallèle IEEE-1284.

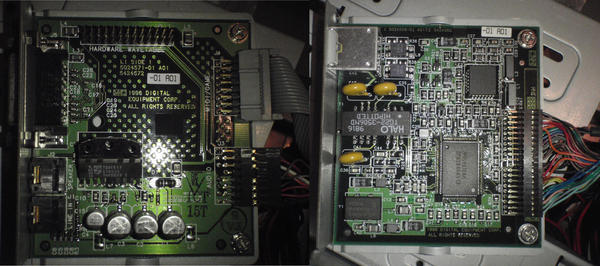

• Carte audio : ESS 1887 intégrée à la carte riser, extension avec line-in, line-out et port midi, pas de synthétiseur midi.
• Carte réseau : DC21143 intégrée à la carte riser, extension avec un PHY ethernet.

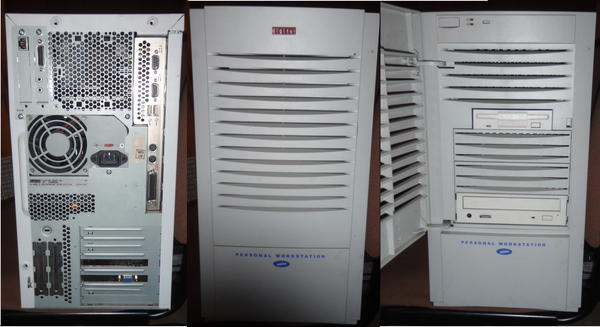

L’intérieur du boitier est très bien rangé, avec des câbles sur-mesure. Tout est fait pour que rien ne bouge ni ne vibre.

Aux premiers boots, la carte réseau et la carte scsi étaient détectées aléatoirement et le système plantait avec SRM ou pendant le chargement du noyau. Il a été nécessaire d’enlever la poussière et de nettoyer les connecteurs des slots de RAM et de la carte riser. Le support en plastique noir en forme d’équerre est indispensable lorsque le boitier est à l’horizontale, pour éviter à la carte mère de plier sous son propre poids.

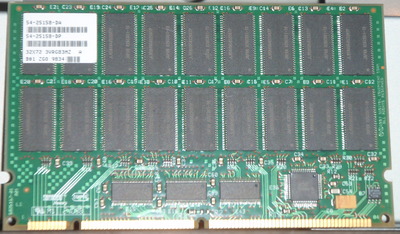

Les barrettes de SDRAM sont clairement impressionnantes (256Mio, en 1998) :

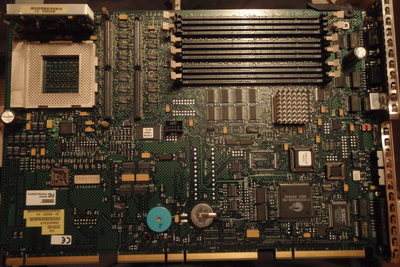

Les cartes système sont assez encombrantes et denses :

Il faut aussi remarquer que toutes les entrées-sorties sont protégées par des transceivers isolés.

Références

• Spécifications et photos de la Personal Workstation
• Digital Workstation 433a - Overview
• Digital Personal Workstation a/au Series : User Information
• Digital Personal Workstation a/au Series : Installation and Setup Guide
• MiataGL System Specs - Draft
• Digital Personal Workstation - System Architecture
