EEPROM 28 et 32 pins
Date: 2015-09-28
Les EEPROMS en boitier 32 pins sont très répandues (BIOS de PC), et la plupart sont faciles à flasher (toutes les operations se font en 5V). Par contre la plupart des cartes réseaux n’acceptent que des puces à 28 pins pour leur image PXE, et les seules puces que j’ai sont soit des PROMs OTP (impossibles à reflasher), soit nécessitent 12.5V pour être effacées/programmées.
Du coup j’ai essayé de placer une SST29EE10 (128kio, 32 pins, 5V) dans un socket vide de 28 pins.

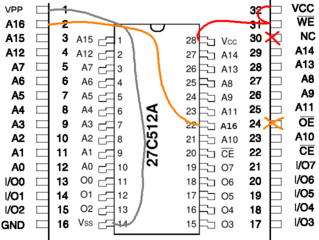

En regardant bien tous les pins nécessaires à la lecture sont connectables directement (bus d’adresse, bus de données, !CS).
.
Les pins VPP peuvent aussi être laissés en l’air, !WE et !OE peuvent être laissés en l’air (ou respectivement tirés à VCC et VSS). A16 n’est pas nécessaire si on n’a pas besoin de toute la taille de l’EEPROM (beaucoup de cartes réseau limitent à 32kio ou 64kio).

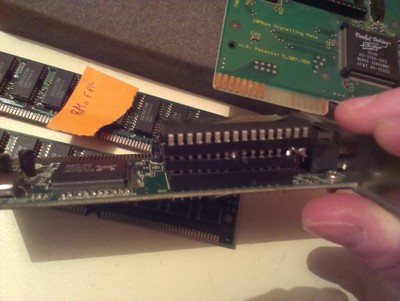

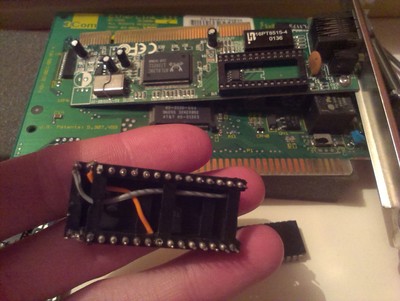

Au final, on a une pile de sockets avec des fils au milieu :

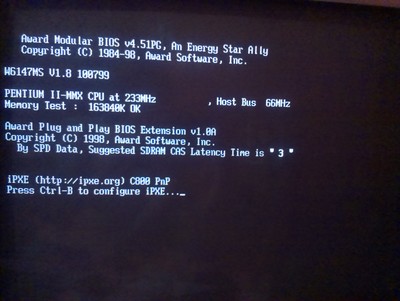

Et l’EEPROM est capable de booter (flashée avec flashrom sur une carte-mère de PC) :
