RPL, PXE et carte réseau ISA

Date: 2015-11-07

Tags: PXE info réseau vieilleries

J’ai déjà essayé de démarrer des machines depuis le réseau, ça évite de s’embêter avec des disquettes peu fiables. Par contre je n’avais essayé que des cartes réseaux répandues sur un bus PCI et datant des années 2000. Pourquoi ne pas essayer une carte ISA datant des années 1990 ?

Choix de la carte réseau

J’ai une carte D-Link DE-220 et une 3Com 3c509 fonctionnelles qui trainent dans un carton plein de cartes ISA.

Après avoir lu leur documentation et fait quelques tests, les deux cartes se configurent sans jumpers, mais avec un programme DOS qui stocke leurs réglages (IO, IRQ, mode ISA PNP, activation de la ROM de boot) dans une eeprom. La carte 3Com ne fonctionne qu’en mode “ISA PNP” (Plug’n’Play, mais plutôt Plug’n’Pray en pratique) sur ma machine, et ne propose pas de booter en mode ISA PNP. La carte D-Link fonctionne en mode ISA (IRQ et IO imposés par la carte plutôt que par l’OS), accepte des ROMs de 8 ou 16Kio et des images de ROMs sont trouvables.

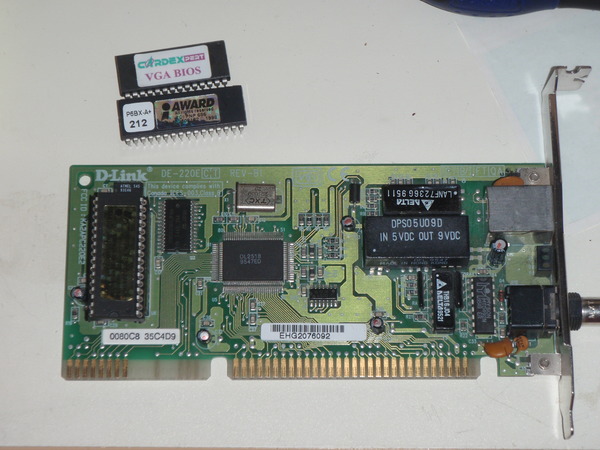

D-Link DE-220

Flash de la ROM

Une fois l’image DE224X.DAT choisie, elle a été flashée sur une EEPROM de 128Kio (SST 29EE010), flashée avec une carte-mère et montée sur un adaptateur bricolé.

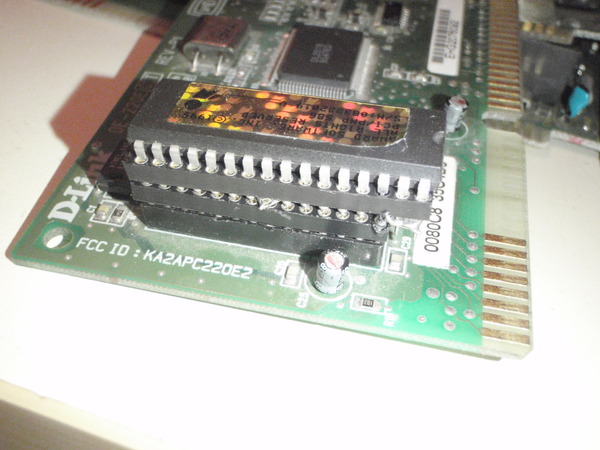

Pile de sockets

Premiers tests

La machine boot, affiche un peu de texte, mais boucle indéfiniment en cherchant serveur RPL. Pas de PXE sur cette carte (le protocole PXE date de 1998 et ne rentre pas dans 16Kio).

Serveur RPL

Comme je ne suis pas le premier à vouloir utiliser RPL, un serveur libre existe (et est inclus dans quelques distributions de Linux). Sa configuration est intuitive (adresse MAC, masques, chemin du fichier à charger). Il reste les adresses de chargement et d’execution qui ne sont pas intuitives et dépendent des images.

Dans mon cas, j’ai choisi l’image ne2k_isa.pxe d’iPXE, et testé les adresses de chargement et d’execution 0x1000 et 0x1006. Comme la documentation de RPLD n’est pas très claire, les réglages d’adresses ont dû être faits à tâtons.

Boot de la machine

Le bios initialise la machine, charge la ROM contenue sur la carte réseau (INT19), et execute le programme RPL contenu dans la ROM. Le programme RPL charge l’image PXE que lui donne le serveur RPL, et l’execute l’image. Ensuite, iPXE détecte la carte réseau, demande une adresse IP avec DHCP, puis charge un OS via HTTP.

Tests

Je n’ai pas réussi à faire fonctionner PXE avec ma machine 486 (la machine redémarre ou se fige au chargement d’iPXE). Par contre, ça fonctionne sans problèmes avec un Pentium 2 ou avec Qemu émulant une machine 486.

Un Schrödingbug fait que la ROM de la carte réseau n’est pas lue dans certains cas, toujours en démarrant la machine “à froid”, aucun problème en cas de reboot. En pratique, c’est lorsque le BIOS effectue trop vite son POST, la carte réseau n’a pas eu le temps d’initialiser la ROM.
