SHARC EZ-LAB - Hardware

Date: 2016-01-10

Tags: hardware vieilleries

Hardware

J’ai récupéré une carte de développement Analog Devices EZ-LAB pour les DSP SHARC. Ces cartes sont prévues pour accepter un DSP de la famille ADSP-2106x soudé en TQFP ou bien monté sur un socket ZIF, une EPROM, des extensions SHARCPAC, ISA et MAFE, et un connecteur JTAG pour debugger le DSP.

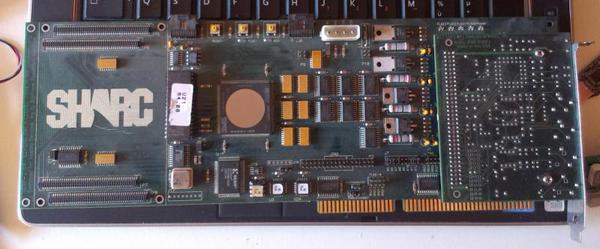

La carte dont je dispose a un ADSP-21062 (2Mbit de mémoire, 33MHz) soudé, une EPROM installée, un chip son de PC (ADC/DAC 2 canaux 16bit, 44.1kHz) AD1847 sur l’extension MAFE (carte fille à droite sur la photo), et pas d’extension SHARCPAC.

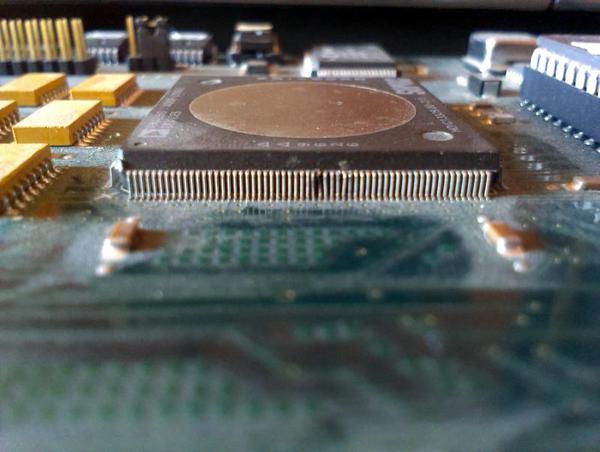

Ma carte est arrivée avec des pins tordus, mais qui se sont redressés sans peine avec une lame de cutter.

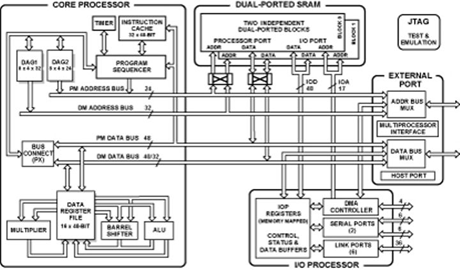

Le schéma est très différent de celui d’un CPU, normal, c’est celui d’un DSP. Ce qui explique les deux bus mémoire et le core relativement simple.

Toolchain

Il existe une toolchain pour Windows, avec l’IDE Visual DSP++ (version 2.0 for SHARC) et le kit de développement Bittware (qui existe aussi pour DOS), cependant il n’est pas distribué (me contacter si vous en avez une copie).

Il existe aussi une toolchain libre disponible pour GNU/Linux (probablement pas fonctionnelle avec d’autres architectures que i386).

Références

• EZ-LAB Documentation
• ADSP-21062 Datasheet
• Toolchain et IDE pour Windows
• Toolchain pour DOS/Windows (contact Bittware or ADI)
• Toolchain GNU - g21k, Github
• Licenses démo 90-jours pour Visual DSP++
