Lampe Ikea Antifoni

Date: 2016-01-23

Tags: DIY elec

J’avais une lampe de bureau articulée assez pratique pour éclairer une petite pièce, par contre elle a beaucoup de défauts de conception…

• Transformateur fragile, encombrant, bruyant et probablement peu efficace,
• La structure (laiton/acier) sert de conducteur, et est pleine de faux contacts après quelques années (oxydation aux articulations),
• Les articulations sont souvent grippées (oxydation, absence de graissage à cause du contact électrique),
• La lampe a une durée de vie faible (~1 an) avec une structure pleine de faux contacts,
• Il est possible de court-circuiter la lampe en touchant une pièce métallique avec les deux côtés de l’armature…

Après quelques dégâts, j’ai eu plusieurs corrections :

• Remplacement du transfo par une alimentation à découpage (tension réglable de 5V à 12V et limite de courant à 3A),
• Nettoyage des articulations à plusieurs reprises, peu efficace,
• Démontage de la barre de guidage du spot,
• Remplacement de la structure conductrice par un câble,
• Remplacement de la lampe 12V/35W par une LED 1W (moins lumineuse, mais probablement plus durable),

Câblage

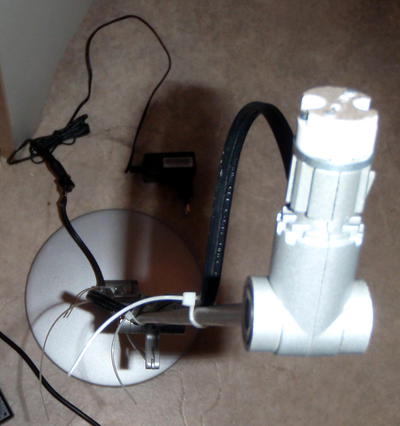

Le câble d’origine est réutilisé et accroché le long de la structure.

Driver de LED

On utilise un transistor et un montage pour générer un courant constant à travers la LED. On peut ajuster le courant dans la LED en fonction de la résistance Rs, avec $$R_S = \frac{V_F}{I_{LED}}$$ Dans mon cas, j’ai utilisé un transistor Darlington $$V_{BE} = ~1.3V$$ Je devrais donc utiliser 3 diodes en série pour que la tension à l’émetteur du transistor soit de Vf (~0.7V).

Et dans ce cas, j’impose un courant de 300~350mA dans la LED, soit $$I_{LED} = \frac{V_F}{R_S} = 318 mA$$

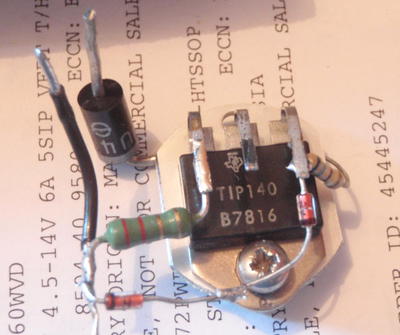

Sur cette photo, on voit une des diodes oubliées (de ce fait, la LED est traversée par 10mA, et n’est pas très lumineuse).

J’ai rajouté une diode en série avec tout le montage pour éviter les inversions de polarité, puisque le connecteur est symétrique.

Références

• Datasheet NPN Darlington TIP140
• Datasheet Diode 1N4148
• Datasheet LED Avago ASMT-MWC1-NJK00, page 4
