Carte mère

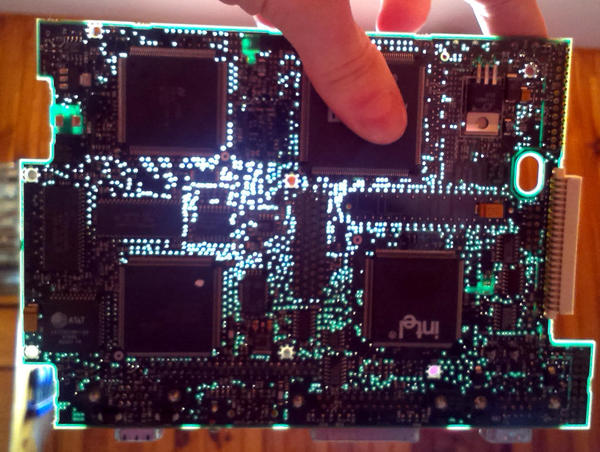

La carte mère est assez compacte, même pour les standards de 2016, et a un nombre impressionant de vias (dont des vias borgnes) et a probablement plus de 6 couches.

En comparaison avec les cartes mères de PC de bureau, il y a très peu de ports d’extension, et donc peu de place utilisée par des buffers et des connecteurs. Il y a aussi beaucoup d’ASICs custom, pour remplacer une partie de la glue logique (les cartes mères de 486 sont habituellement pleines de puces TTL 74xx).

Connecteurs

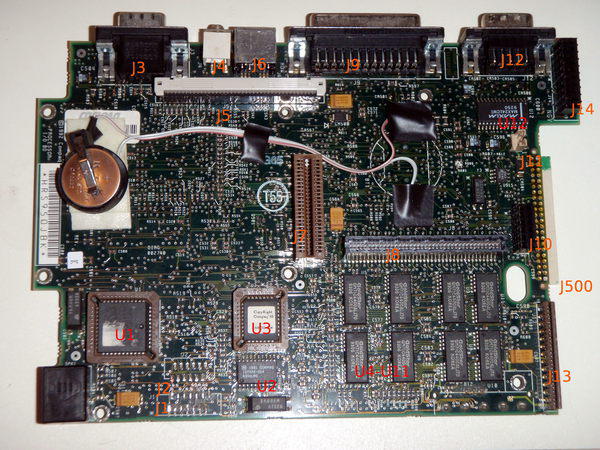

• J1 : Clavier (Ribbon 12 pins)
• J2 : Clavier (Ribbon 14 pins)
• J3 : VGA externe (DB15-HD)
• J4 : Pavé numérique externe (Jack 2.5mm)
• J5 : Écran/inverter “INVERTER BOARD” (ribbon 40 pins)
• J6 : Clavier/Souris externe (PS/2, mini-DIN)
• J7 : Extension modem/port série (2*25 contacts board-to-edge)
• J8 : Extension mémoire DRAM (2*40 pins 0.05”)
• J9 : Port parallèle externe (DB25)
• J10 : LEDs et boutons, “INTERCONNECT BOARD” (2*6 pins 0.1”)
• J11 : Pile horloge RTC? (2 pins)
• J12 : Port Série RS232 (DB9)
• J13 : Lecteur de disquette (Ribbon)
• J14 : Alimentation “DC-DC CONVERTER” (2*10 pins 0.1”)
• J500 : Disque dur ATA/IDE (44 pins, 2mm)

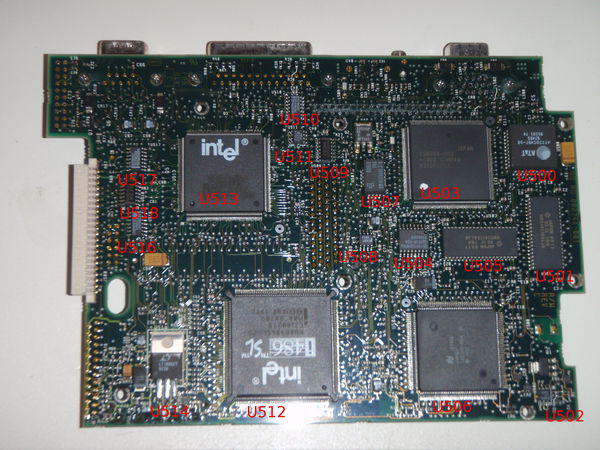

Circuits intégrés

Face dessus :

• U1 : Contrôleur clavier : Microcontrôleur Intel 87C51FB, PLCC-44
• U2 : ASIC glue logique ou PLL?, Compaq 127026-004, SOIC-20
• U3 : BIOS Compaq : ?, PLCC-32
• U4 : DRAM : Goldstar (LG) GM71C4400ALJ70 (1M x 4bits, 70ns), SOJ-20
• U5 : DRAM : Goldstar (LG) GM71C4400ALJ70 (1M x 4bits, 70ns), SOJ-20
• U6 : DRAM : Goldstar (LG) GM71C4400ALJ70 (1M x 4bits, 70ns), SOJ-20
• U7 : DRAM : Goldstar (LG) GM71C4400ALJ70 (1M x 4bits, 70ns), SOJ-20
• U8 : DRAM : Goldstar (LG) GM71C4400ALJ70 (1M x 4bits, 70ns), SOJ-20
• U9 : DRAM : Goldstar (LG) GM71C4400ALJ70 (1M x 4bits, 70ns), SOJ-20
• U10 : DRAM : Goldstar (LG) GM71C4400ALJ70 (1M x 4bits, 70ns), SOJ-20
• U11 : DRAM : Goldstar (LG) GM71C4400ALJ70 (1M x 4bits, 70ns), SOJ-20
• U12 : Buffer port série : Maxim MAX241CWI, SOIC-28

Face dessous :

• U500 : RAMDAC video :  AT&T ATT20C497, PLCC-44
• U501 : DRAM : Hitachi HM514170ALJ8 (256k x 16bits, 80ns), CJ-40
• U502 : AOP, driver buzzer : LM358, SOIC-8
• U503 : ASIC, Contrôleur VGA + DSTN : Compaq 12959-003, PQFP-?
• U504 : ASIC, glue logique? : 129538-004, SOIC-16
• U505 : DRAM : Hitachi HM514170ALJ8 (256k x 16bits, 80ns), CJ-40
• U506 : ASIC, périphériques? : National Semicon 126500-004, PQFP-?
• U507 : DRAM : Samsung KM41C466LJ-8 (64K x 4bits, 80ns), PLCC-18
• U508 : Régulateur LDO : LM2931C, SOIC-8
• U509 : 4 Portes OR, glue logique : 74HC32, SOIC-14
• U510 : 4 portes NAND, glue logique : 74HC08, SOIC-14
• U511 : N/PMOS : IRF9952, SOIC-8
• U512 : CPU : Intel KU80486SL-25 SX709, PQFP-196?
• U513 : Contrôleur mémoire? : Intel SC82360SL SX747, PQFP-208
• U514 : Régulateur LDO : LT1086, TO-220
• U515 : N/PMOS IRF9952, SOIC-8 (top)
• U516 : 6 inverseurs, glue logique : 74HC04, SOIC-14
• U517 : 4 portes NOR, glue logique : 74HC02, SOIC-14
• U518 : 2 bascules D, glue logique : 74HC74, SOIC-14

Autres

• Y1 : Oscillateur TCXO, 16.000MHz (clavier? bus ISA?)
• Y2 : Oscillateur TCXO, 24.000MHz (PLL?)
• Y3 : Oscillateur TCXO, 32.768kHz (Horloge RTC)
• SPK1 : Buzzer Intervox BST1811P-06

Écran

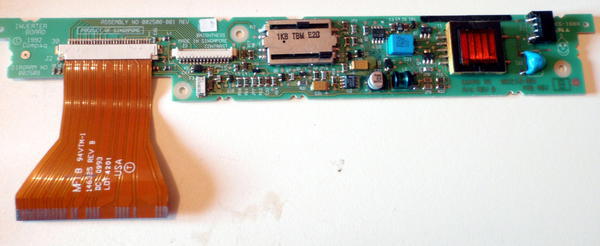

La nappe J5 est reliée à une carte inverter, placée sous l’écran. Les signaux de données de l’écran DSTN (deux mots de 4 bits, Hsync, Vsync et DotCLK) sont reliés directement de la carte mère à l’écran. La carte contient une alimentation boost (LTC1172) suivie d’un régulateur LDO (LM337) pour alimenter l’écran LCD avec une tension d’environ -20V. Le reste de la carte est utilisé pour un onduleur résonant qui alimente le néon à cathode froide (CCFL) de l’écran (600~1’200V). Les deux potentiomètres permettent de régler la luminosité (tension d’alimentation du néon), et le contraste (tension de bias de l’écran LCD).

Le brochage du connecteur de l’écran a été identifié en suivant les pistes de signaux et en mesurant les tensions moyennes/pic :

1. FLM (Vsync)
2. CP1 (Hsync)
3. CP2 (Dot CLK)
4. Vdd (5V)
5. GND
6. V- (-21.5V)
7. DU0
8. DU1
9. DU2
10. DU3
11. DL0
12. DL1
13. DL2
14. DL3

Modifications

La batterie d’origine a été remplacée par une CR2032, plus courant, en changeant le support, mais elle aurait pu être remplacée en utilisant le connecteur J11.

Références

• Datasheets
• Compaq Contura 4/25CX - Tablix, Démontage et reverse-engineering d’un Compaq Contura (T. Solc)
