Écran LCD HP L1706 - Réparation
Date: 2016-03-27
Tags: elec fixed reverse_engineering
Écran
En général, il est assez facile de récupérer des écrans bas de gamme agés de 5 à 10 ans. Pour la majorité, le rétro-éclairage de l’écran clignote, puis finit par s’éteindre. En général, ce problème est dû à la faible durée de vie de certaines capacités (souvent sous-dimensionnées en ESR, en courant et en température). Parfois, les diodes de redressement s’abiment du fait des pics de courant non-absorbés par les capas usées. Mais en général, une réparation coûte moins de 5EUR.
Sur cet écran (plutôt milieu de gamme), le fusible côté secteur était fondu et les capacités du côté secondaire étaient en bon état.
/! Danger
Des tensions dangereuses sont présentes sur la carte d’alimentation, ne rien toucher sans l’avoir débranchée et déchargé la capacité primaire. ## /! Warning Dangerous voltages are present on the power board, do not touch it until it is unplugged and its primary capacitor is discharged.
Panne
Sur ces écran, seulement la carte d’alimentation (modèle 715G1502, fabriquée par AOC) est défectueuse, la dalle et la carte gérant l’affichage sont encore fonctionnelles.

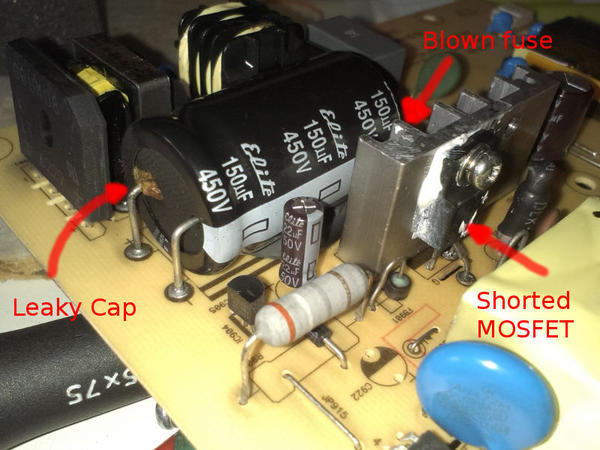

En regardant la carte d’alimentation, la capacité qui lisse la tension du secteur (C905) fuit légèrement, et le mosfet de découpage (Q903) a l’air d’avoir bien chauffé.
En sortant le multimètre, la capa de lissage n’est pas en court-circuit et n’a pas de résistance de fuite trop faible, par contre le mosfet de découpage est en court-circuit.
Après remplacement par un MOS équivalent, l’écran s’allume, mais le transformateur couine par intermittances à 100Hz, et le mosfet est brûlant (>100°C au toucher). Mon voltmètre affiche “Hors-Calibre” quand je mesure la tension hachée au primaire du transformateur flyback (AC) et sur la capacité de lissage (DC). Avec un autre voltmètre (2kV max), je mesure entre 500V et 800V DC et 200V AC aux bornes de la capacité C905, et du coup je n’ose pas mesurer au primaire du transfo…
Réparation
Cette carte converti la tension du secteur en +5V et +12V, permanents, avec un convertisseur flyback. Un deuxième convertisseur (activé uniquement quand l’écran fonctionne) convertit le +12V en 800V~2kV pour les tubes CCFL du rétroéclairage. Comme la partie primaire ne fonctionne pas, et que le secondaire a des diodes de redressement fonctionnelles, on peut alimenter les sorties +5V et +12V directement, tant que le primaire n’est pas branché.

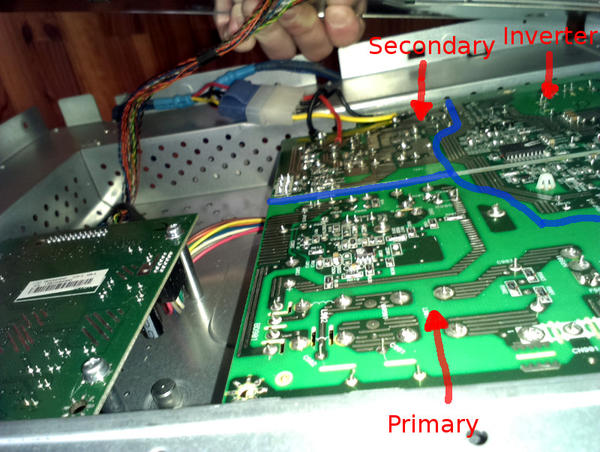

La première réparation rapide a concisté à brancher directement une alimentation de PC (connecteur Molex 8981) sur les pistes du +12V (Cathode de D902) et +5V (Cathode de D904). Ça fonctionne, mais l’encombrement des connecteurs et les câbles empêchent de fermer la coque de l’écran et d’éloigner l’écran de l’alimentation.

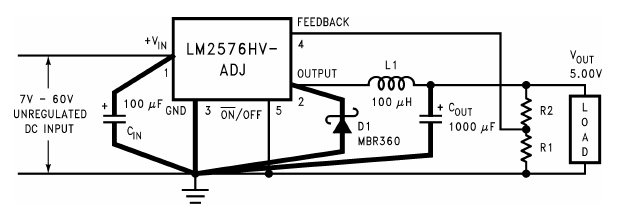

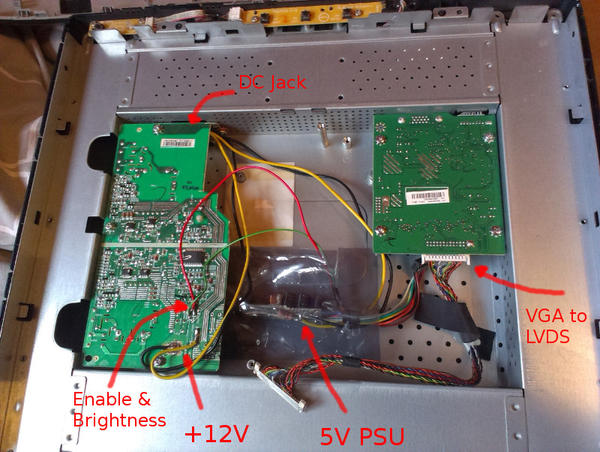

La réparation définitive conciste à scier le primaire et le secondaire de l’alimentation (seule la partie “inverter” pour le rétroéclairage CCFL est gardée). On ajoute un régulateur à découpage 12V -> 5V à base de LM2576 et une banque de capacités de découplage pour les rails 5V et 12V. Le rail 12V est fourni par une alimentation externe (12V, >3A), via un connecteur “barrel” (DIN 45323 5-2mm ou IEC 60130-10 type A).

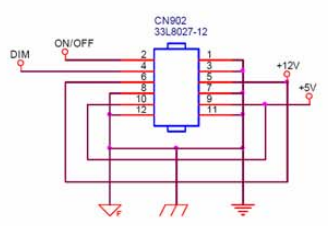

Le câblage du connecteur CN902 est identifiable :
Il faut bien isoler la carte d’alimentation 12-5V, et utiliser du scotch isolant pour fixer la carte et les câbles.
Le seul défaut vient de la résistance DC du câble et du connecteur, qui fait légèrement chauffer le câble et le connecteur).
Références
