Xilence Icebox
Date: 2016-06-02
Le feu forum Nokytech m’avait donné un boitier prévu pour absorber les vibrations des disques durs en ayant un refroidissement amélioré.
Montage original

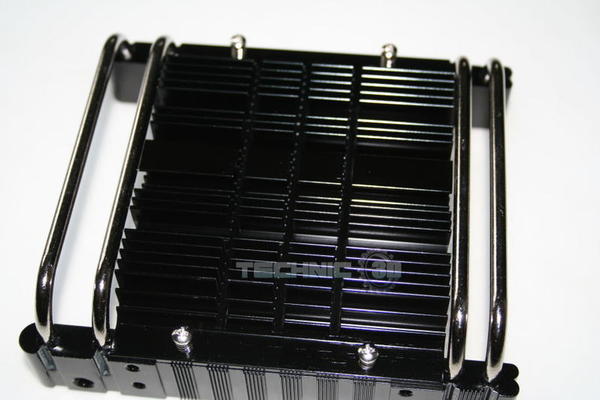

Le montage est simple, on a deux plaques d’alu vissées sur les côtés d’un disque dur, et une autre plaque avec des ailettes posée sur le haut du disque dur. L’assemblage du disque et des plaques d’alu est monté dans une baie 5.25” par des shock mounts en caoutchouc.
En pratique, le disque dur est isolé mécaniquement du boîtier. Du coup ça permet d’éviter que le boitier entre en résonnance lorsque le disque gratte. Par contre l’isolation est aussi thermique (le boîtier participe partiellement au refroidissement du disque), et donc les dissipateurs en aluminium sont indispensables.
Solution temporaire
Après plusieurs démontages et à peine 4 ans d’utilisation, les pièces en caoutchouc sont dégradées et tombent en poussière.

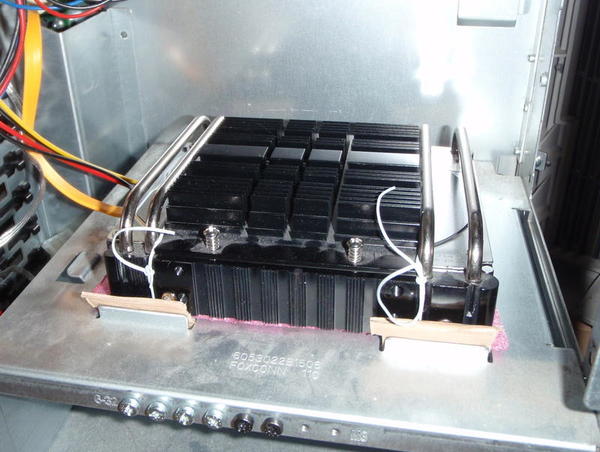

Le montage rapide était pour poser le disque à la place d’une cage disque d’un serveur HP Proliant. Il avait suffit de poser le disque et les dissipateurs sur un bloc de mousse, tenu par des ficelles pour éviter les mouvements.
Amélioration
Comme tous les PC n’ont pas forcément autant de place qu’un HP Proliant (27kg sans disque), il a fallu l’adapter à mon serveur (ancien Desktop IBM). J’avais prévu de réutiliser des adaptateurs de disques 3.5” dans des baies 5.25” viennant de serveurs HP Proliant. Ils ne sont pas conçus pour limiter les vibrations, mais rentrent parfaitement dans le boitier de mon serveur.

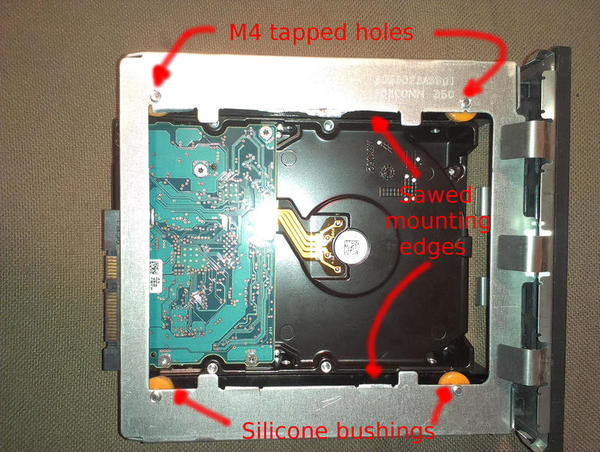

On va commencer par couper la tôle qui maintient le disque au niveau d’un pliage à 90° (On peut casser l’acier par fatigue avec des pliures répétées). On va ensuite arracher les heatpipes (assez inutiles avec la base du disque du en aluminium), puis utiliser leurs supports pour fixer les plaques latérales dans la base en tôle (On peut percer/tarauder 4 trous en M4).

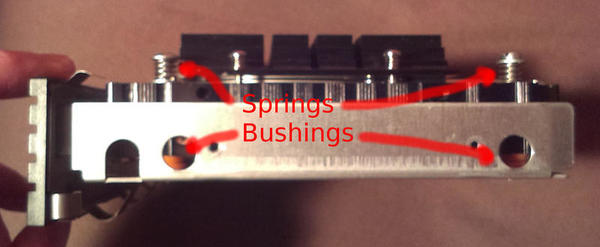

Ensuite, c’est du LEGO, on visse les plaques latérales sur le disque, on visse les plaques latérales sur la tôle avec un sandwich de bouts de silicone (absorbeurs de chocs de lecteurs CD) et de ressorts (supports de têtes d’imprimante coupés à la bonne taille).

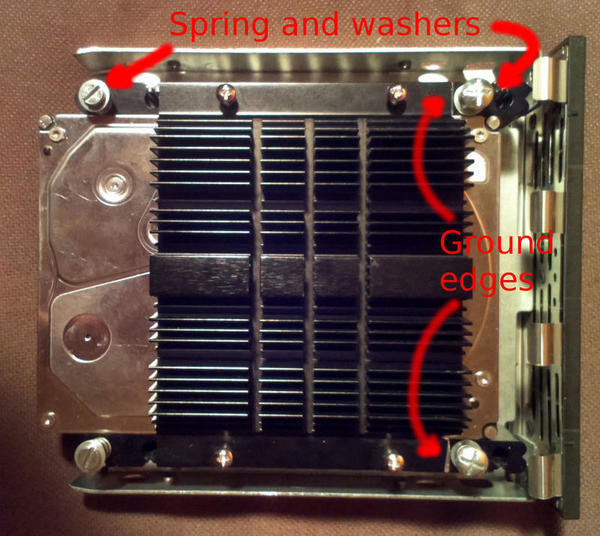

Il reste le dissipateur du dessus qui doit être limé sur 3mm pour permettre aux vis/ressorts de passer, et c’est utilisable.
Résultats
Objectivement, le disque passe de 44~45°C à 42°C (température de pièce à 23°C), sans aucun ventilateur. Il ne faut pas oublier que les vis et le dissipateur dépassent et empêchent d’installer un second disque dans la baie supérieure.
Subjectivement, mon disque Hitachi 7K3000 était déjà assez silencieux en activité, les bruits de grattement sont quasiment inaudibles. Par contre le bruit du moteur/roulement n’est pas absorbé (une plaque de mousse posée devant le serveur fait l’affaire).
Références
- Xilence HDD Icebox - Technic3d [DE]
- Xilence Icebox review - Techware Labs (Sources images)
