Alimentation HP ESP135

Date: 2016-07-22

Tags: DIY elec reverse_engineering

Description

J’ai récupéré une alimentation HP ESP-135 qui vient d’un HP Proliant DL-380 G4 et fabriquée par Lite-On (modèle PS-3601-1C). Ces alimentations peuvent se monter par paire et sont “hot swap”. Par contre, je n’ai pas récupéré la carte d’interconnection entre les alimentations et la carte mère et qui permet de contrôler l’alimentation. Du coup il faudra faire un peu de reverse-engineering pour la faire fonctionner.

D’après l’étiquette, l’alimentation a un rail +5V (standby) sortant 7A, et un rail +12V capable de sortir 47A (600W).

Mesure

Le soucis, c’est que la connectique n’est pas documentée et ne respecte aucun standard, on peut trouver les lames de gauche qui sont reliées à la masse, et celle de droite au +12V (reliées par des busbars à l’intérieur).

Alimentation branchée, mais arrêtée :

1. +5V
2. +5V
3. +5V
4. 3~5V
5. 0V
6. 4.6V
7. 0.2V
8. 0V
9. 0,2V
10. 4.6V
11. 1.5V
12. 0V

Les pins en rouge sont des rails d’alimentation et ceux en bleu sont des signaux logique ou de feedback (forte impédance)

En identifiant un peu et en regardant le marquage sur le PCB, on peut trouver quelques signaux :

Identification :

1. +5V SB
2. +5V SB
3. +5V SB
4. FAN_V (out)
5. -12V
6. PS_ON_1?
7. 12V FB?
8. GND
9. GND_FB?
10. PS_ON_2?
11. ?
12. 5V_FB?

Uniquement les signaux en vert sont écrits explicitement sur le circuit imprimé. Les autres ont été identifiés par tests et mesures.

Si on relie les deux signaux PS_ON à la masse (pins 6, 8 et 10), l’alimentation démarre.

Alimentation démarrée :

1. +5V
2. +5V
3. +5V
4. 3~12V
5. -12V
6. 0V_
7. 12V
8. 0V
9. 0.2V
10. 0V_
11. 1.5V
12. 4.5V

Câblage

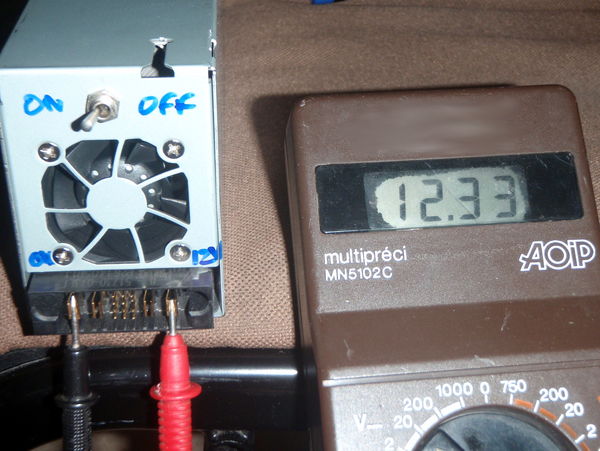

Comme avoir des câbles qui pendent autour du connecteur n’est pas très pratique, j’ai voulu avoir un interrupteur en façade de l’alimentation.

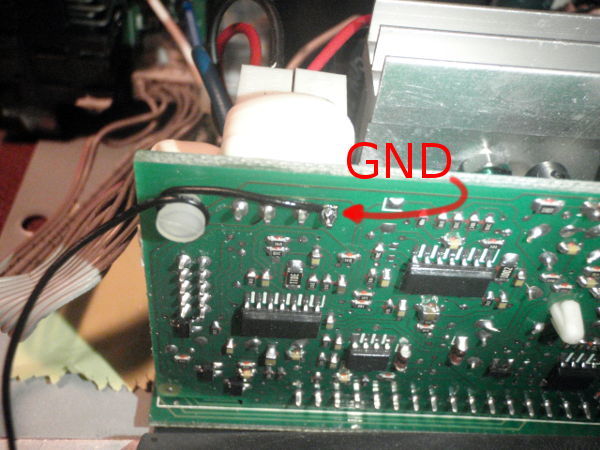

Le PCB de connectique est relié à la carte principale de l’alimentation par des busbars et quelques câbles. Le connecteur CN8 est relié à un autre PCB de contrôle de l’alimentation. Les signaux qui nous intéressent, PS_ON_1 et PS_ON_2, sont respectivement sur les pins 3 et 6 du connecteur CN8. On peut trouver un point de masse sur le connecteur de la LED D910.

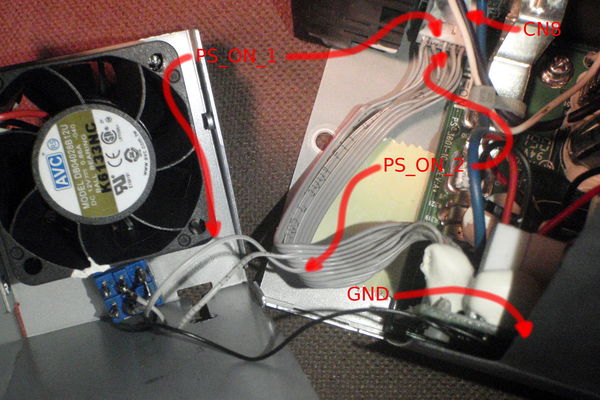

Pour éviter que l’alimentation ne fonctionne dans un serveur, on va enlever les fils 3 et 6 du connecteur CN8 et les câbler directement sur l’interrupteur. J’ai utilisé un interrupteur bipolaire pour limiter la casse (je ne sais pas comment la carte-mère commande l’alimentation), mais on peut voir d’autres montages où les deux signaux PS_ON_1 et PS_ON_2 sont reliés en permanence.

Notes

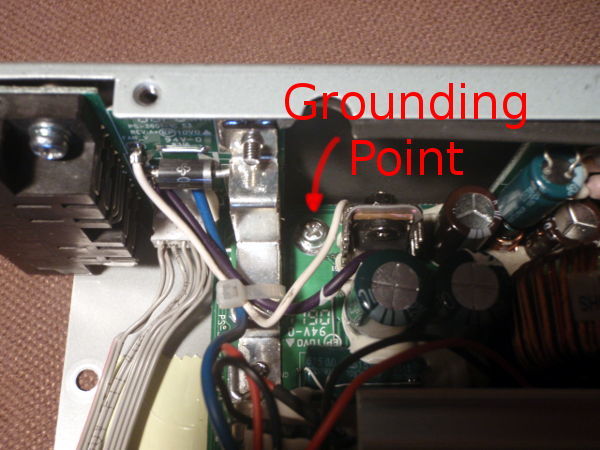

La vis située à côté des busbars est l’unique point qui relie la masse du secondaire au le châssis de l’alimentation. Il faut noter que les transistors Q300 et Q302 (PFC?) chauffent avec l’alimentation à vide, lorsque la masse est isolée. Dans le cas où on voudrait mettre plusieurs alimentations en série (ce qui n’est pas une bonne idée), c’est ce point-là qu’il faut isoler.

Références

Convert HP server PSU for RC use - TjinTech
