Sandisk Sansa Clip+

Date: 2016-07-31

Tags: elec fixed teardown

J’utilise un lecteur audio Sandisk Sansa Clip+ sans avoir eu le moindre problème depuis 2010.

Il y a quelques jours, le bouton poussoir de mise en marche ne fonctionnait plus, la partie extérieure du bouton bougeait sans actionner les contacts.

Démontage

C’est la partie la plus délicate, la face arrière est clipsée sur la face avant (sans colle). Seuls le haut et le bas ont des gros clips faciles à actionner, mais j’ai décidé de l’ouvrir par le haut pour éviter de toucher les fils de la batterie (un court-circuit ferait beaucoup de dégâts).

La solution qui semble la plus pratique est d’enfoncer une lame de cutter (attention aux doigts), entre la face avant et l’arrière, au niveau du bouton d’alimentation, puis de faire levier. Une fois qu’un ou deux clips ont bougé, on peut glisser la lame un peu plus loin sur les côtés et le bas. Il faut un peu forcer, la batterie est légèrement collée à la coque arrière et au PCB.

Le PCB est vissé à la face avant, mais l’écran est collé sur la face avant, j’ai décidé de ne pas y toucher pour garder l’écran aligné et fonctionnel.

Identification

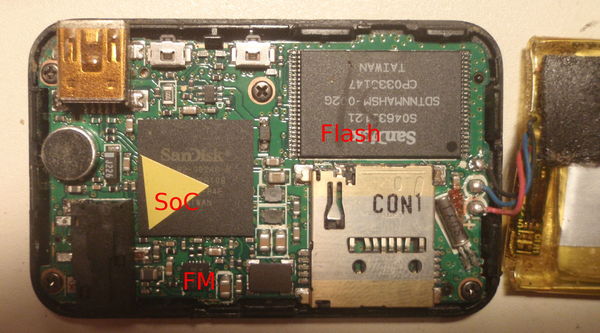

Le dos du PCB est assez simple :

1. SoC Sandisk (ASIC custom?) en boitier BGA
2. Mémoire Flash Sandisk 2Gio, (probablement 32nm)
3. Radio FM RDA5802E
4. Batterie Li-po BAK 323036 (dimensions L l e en mm et dixièmes de mm), 290mAh

Réparation

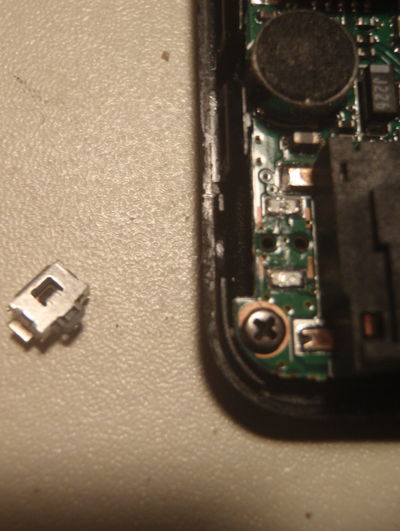

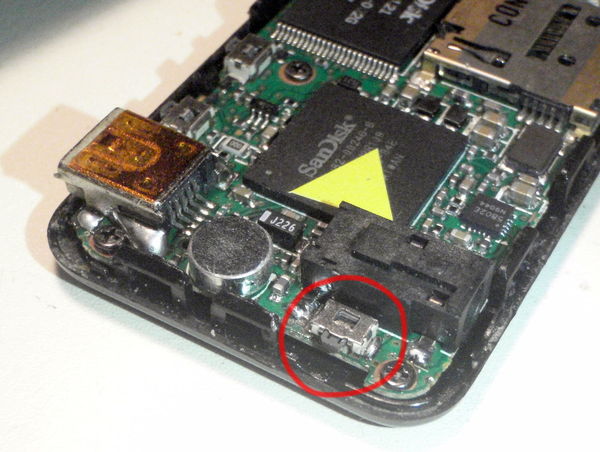

J’ai trouvé les soudures du bouton poussoir arrachées, et le bouton poussoir entre la batterie et le SoC. Un test avec un tournevis à permis de vérifier qu’aucune piste n’a été arrachée, et la re-soudure du bouton poussoir à réglé le problème.

Dans le doute, j’ai aussi refait quelques autres soudures peu chargées en étain.

Références

• RDA5802E Single chip broadcast FM radio tuner
• SanDisk Sansa Clip+ Plus Disassembly - Anything but iPod
• SanDisk Sansa Clip Disassembled - Anything but iPod
