Garmin Nüvi 1200
Date: 2017-12-17
On m’a donné un récepteur GPS Garmin Nüvi 1240 non-fonctionnel. J’avais prévu de le démonter pour un teardown, puis la note “no serviceable components inside” m’a donné envie de le réparer.
/!\ Attention, les batteries Li-po présentent des risques d’explosion en cas de compression/déchirure, surcharge, charge après une sous-charge, haute température, sur-courant
/!\ Warning, Li-po batteries can explode in case of deformation/pucture, overcharge, charge after an deep discharge, high temperatures, overcurrent
Teardown
- Déclipsage de la face avant grise
- Dévissage du cadre noir (4 vis Torx)
- Déclipsage du cadre noir
- Glissage de l’écran + support métallique
- Débranchage de la batterie
- Débrancheage de l’écran
- Dévissage du PCB (2 vis Torx)
- Déclipsage du PCB
- /!\ Décollage de la batterie /!\

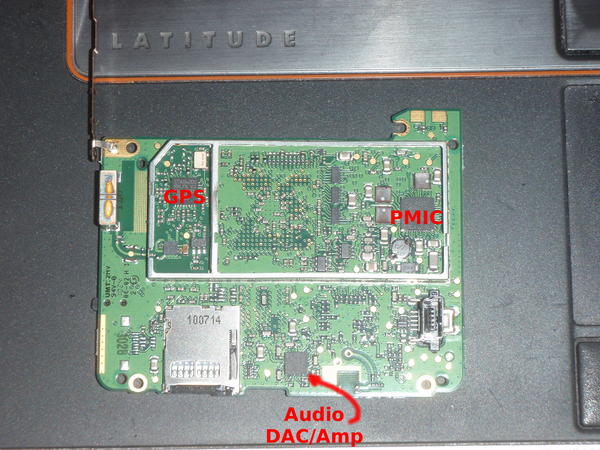

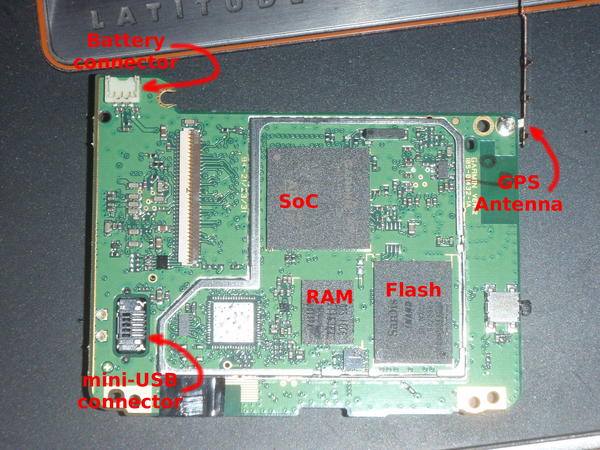

| Fonction | Marque | Référence | Face |
|---|---|---|---|
| SoC | Garmin/ST | 590-00045-01 | top |
| Flash | Sandisk | fNAND SDI N202-4G | top |
| RAM | SEC | illisible | top |
| GPS | ST | STA5620C | bottom |
| Audio DAC/Amp | TI | PCM1774 | bottom |
| PMIC | TI? | SN84033 | bottom |
Réparation

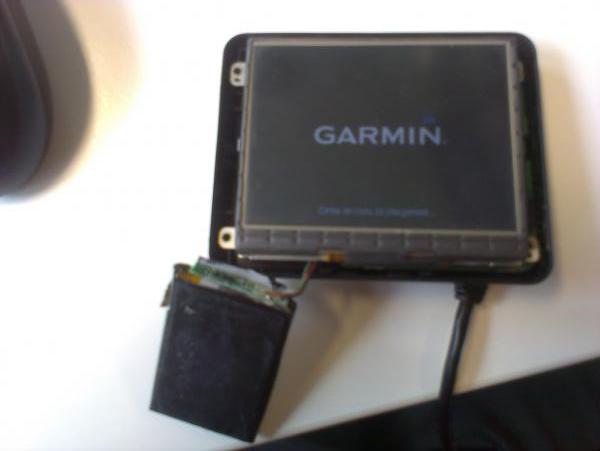

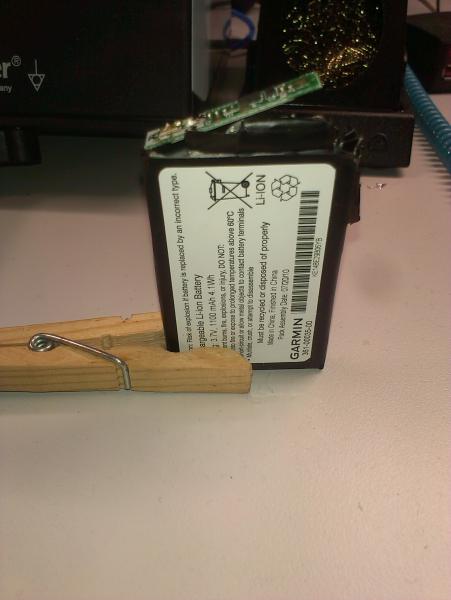

Au démontage, la batterie semble légèrement gonflée et on mesure 0V à ses bornes, sur le PCB. En mesurant directement aux bornes de la batterie, avant le BMS, on peut mesurer 2.5V, ce qui donne une batterie en mauvais état, mais pas forcément morte. Après une charge lente à 100mA (C/10) à l’alimentation de labo, il a fallu débrancher puis rebrancher le BMS pour qu’il permette la charge/décharge.
En testant, le système fonctionne, mais l’autonomie est d’une dizaine de minutes avec une consommation <500mA, ce qui confirme l’idée d’une batterie hors service.

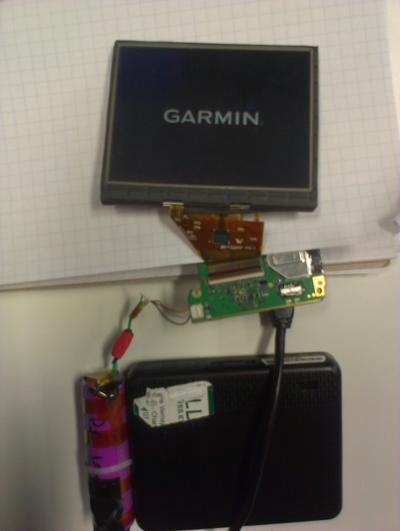

Il est possible de mettre n’importe quelle batterie qui supporte une tension maxi >4.2V, alors j’ai mis une batterie Li-ion au format 18650 (Panasonic/Sanyo UR18650ZTA, 3Ah neuve, 1.92Ah après mesure) récupérée d’un PC portable Dell Latitude.
Comme le test est concluant, on peut rendre la réparation définitive:
En théorie, le BMS n’est pas totalement indispensable, puisque le PMIC devrait avoir une fonctionnalité de UVLO et supporte la NTC pour protéger la batterie en cas de températures extrêmes. J’ai dû le supprimer parce qu’il était endommagé, mais une sécurité supplémentaire n’aurait pas fait de mal. Il est aussi indispensable de mettre une thermistance NTC de 10kΩ le plus près possible de la batterie, pour permettre au PMIC de protéger la batterie. Souder une résistance fixe de 10kΩ est possible, mais ça ne doit pas être utilisé plus que pour des tests.
2nde réparation
Après des tests, la nouvelle batterie ne se charge pas toujours, et la charge fonctionne par intermittance. Une inspection du connecteur mini-USB montre qu’il est déformé. La tentative de re-plier les pins et l’extérieur du connecteur n’ont rien donné de fiable.

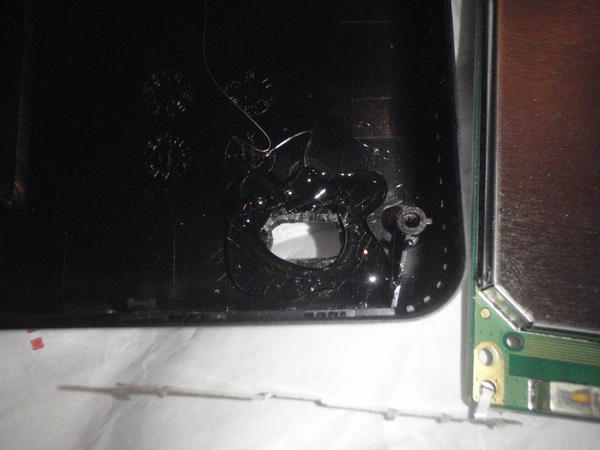

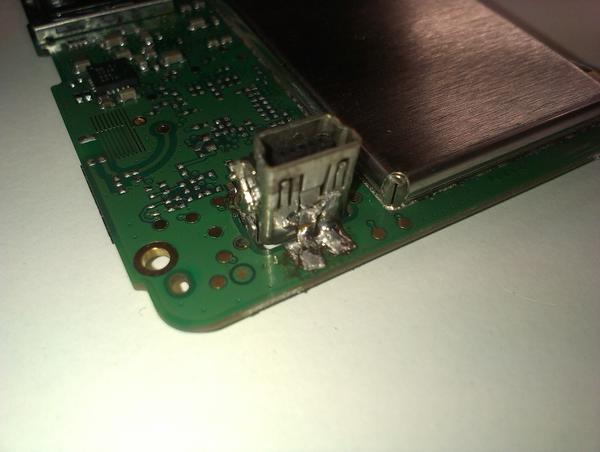

Par contre le connecteur mini-USB a un format assez rare, avec les pins pliés à 90°, et introuvable chez les fournisseurs habituels, mais on peut le remplacer en coupant et pliant un connecteur mini-USB plat et en renforçant avec de la tresse de cuivre et de la colle chaude.

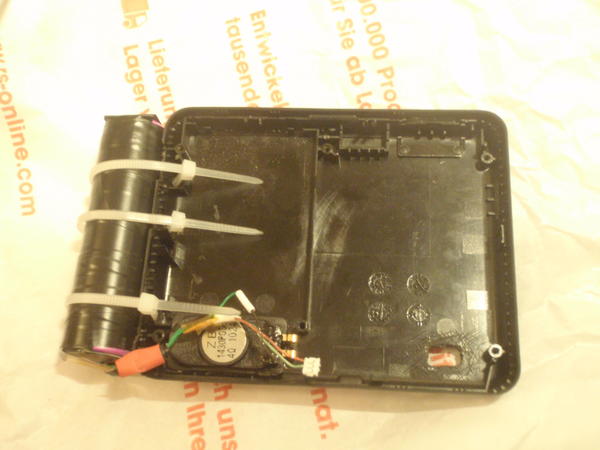

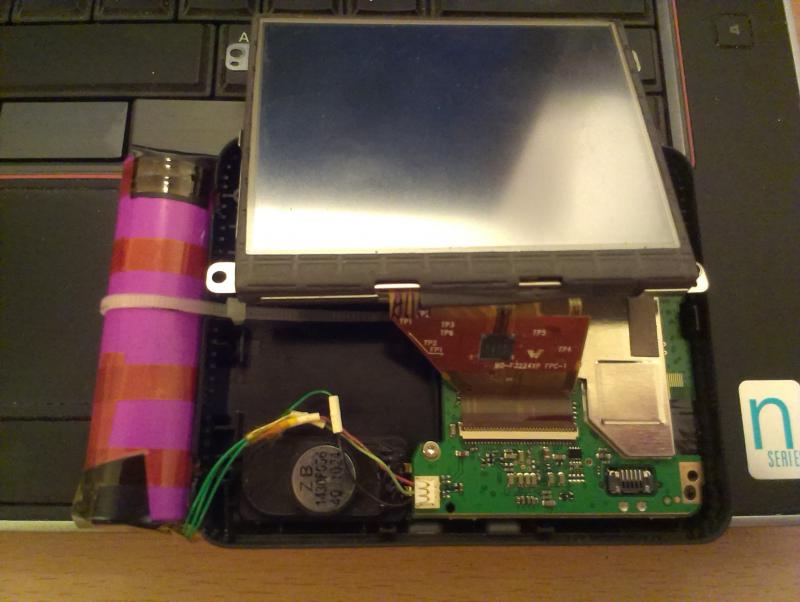

On va aussi rajouter des zipties et du scotch vinyle pour rendre le système plus résistant dans le temps:
Tests

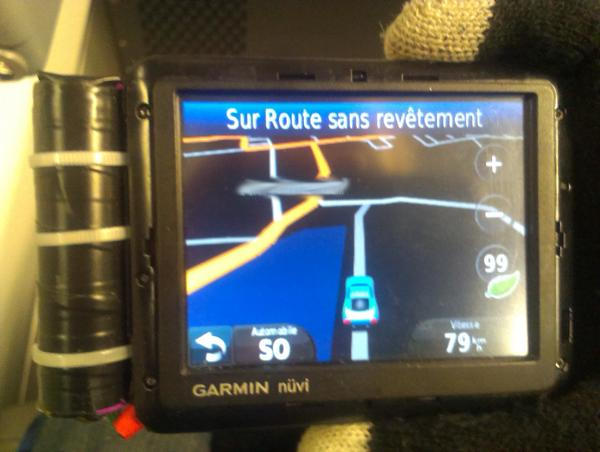

C’est un peu moche, mais c’est parfaitement fonctionnel.
La recherche des satellites peut prendre assez longtemps la première
fois, mais il ne devrait pas y avoir de problèmes si l’antenne et le PCB
ne sont pas endommagés.
Il est très pratique (surtout pour la sécurité) d’utiliser les transports en commun (bus, train) pour ce genre de tests.

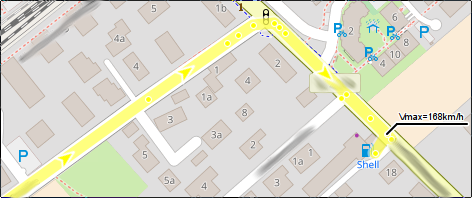

Le GPS à parfois quelques glitches amusants (en ville):
Références
- Panasonic UR18650ZTA datasheet
- Sanyo UR18650ZTA datasheet
- Test of Sanyo UR18650ZTA 3000mAh (Magenta)
- How to Replace Your Garmin Nuvi 1200 Battery - Youtube
