Clé dynamo
Date: 2017-12-27
J’ai acheté une clé dynamométrique pour un prix beaucoup trop faible pour que ce soit de la bonne qualité… Comme je n’en avais pas une confiance absolue, j’ai vérifié la calibration.
Outil

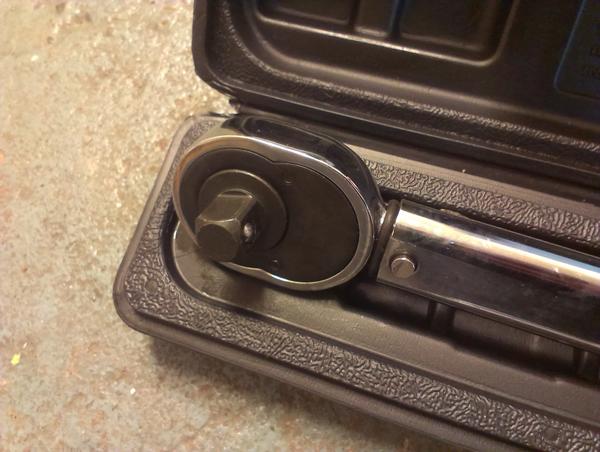

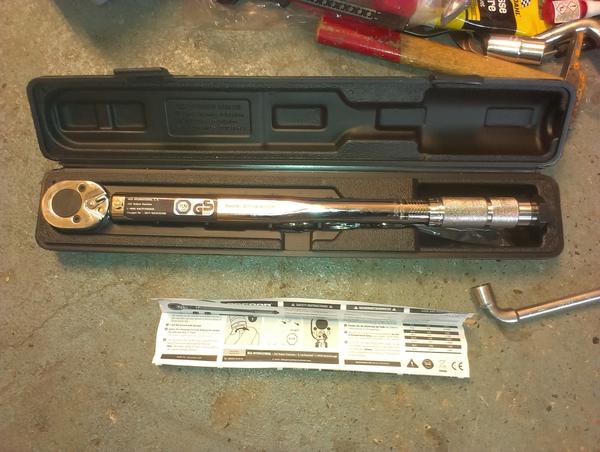

C’est une clé dynamométrique assez simple, avec un bras de 400mm de long, un carré 1/2” (12.7mm) avec un cliquet réversible (mais le ressort ne fonctionne que pour le serrage), et une vis de réglage au bout du bras (28~210Nm). Il y a un joint torique entre le manche et la tête et le bout du manche semble étanche à la poussière.

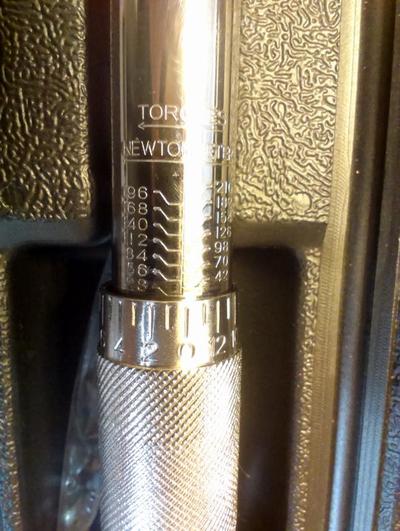

À l’utilisation, le cliquet a un angle un peu grand, mais ce n’est pas plus mal pour quelque chose censé tenir 210Nm. La boite permet de stocker le ressort détendu, en espérant que la clé puisse être durable. La bague de compression et la vis de bloquage font cheap, le vernier est directement usiné/embouti dans le manche, plutôt qu’être séparé.
La marque Absaar semble appartenir à “MSA International”, un importateur de Chinoiseries Luxembourgeois, qui livre en Europe (le “Over 40 years of German engineering” peut être trompeur). Ce qui peut expliquer que j’ai vu exactement la même clé vendue sous des marques différente (pour 3 à 4 fois le prix) dans différents magasins de bricolage.
Protocole de mesure

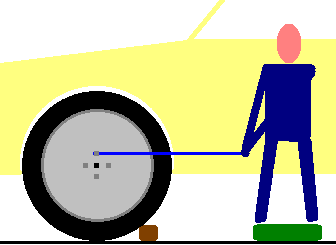

La chose la plus accessible sur laquelle je peux forcer est un écrou de roue de voiture (120Nm maxi), et comme C = F × L, on devrait pouvoir mesurer avec une balance.

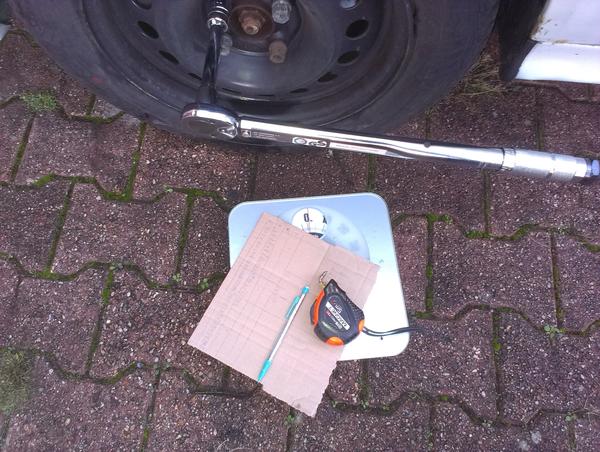

Pour les faibles couples, il est plus facile de manipuler la clé à la main, avec un levier de 400mm, et à partir de 84Nm, il était plus facile d’actionner le bout du levier (420mm) avec le pied. Il est assez délicat de tenir sur la balance, puisqu’il faut que le poids soit bien réparti et que la force soit appliquée lentement sur le levier. Il faut lire la valeur au moment exact où la clé déclanche.
Pour un premier example, on veut déclancher la clé à 40Nm, on va régler le ressort sur la bonne valeur, puis on se place sur la balance et on commence a appliquer progressivement le couple jusqu’au déclanchement. Avec un levier de 400mm, on devrait avoir environ 10kg.
On lit M sur la balance, exactement au moment du déclanchement, et on a mesuré Mv à vide, avant la mesure.
La position de la main sur le levier est précise à 10mm près (2.5%), le poids est mesuré à 0.5kg près (<2%). On peut estimer à la louche une erreur globale de l’ordre de 5%, et inférieure à 10%

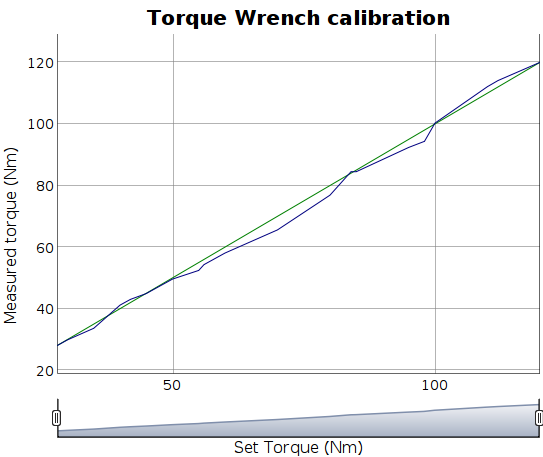

Résultats de mesure
Les résultats me conviennent parfaitement pour serrer des écrous sans avoir peur de les voir se dévisser ni les tordre en serrant trop fort.
Références
