Compaq Contura 4/25CX (2)

Date: 2016-10-03

J’ai récupéré un lot de plusieurs PCs portables vintage. Ce Compaq Contura 4/25cx de 1993 était visuellement en assez bon état, mais nécessitait un contrôle, quelques modifications et probablement quelques réparations.

Hardware

Ce PC est entièrement fabriqué et conçu par Compaq : Configuration :

Processeur : Intel 486SL-25MHz
RAM : 8Mio (4Mio onboard + 4Mio extension) FPM
Disque dur : 120Mo 2.5”, remplacé par un disque de 260Mo
Lecteur de disquettes
Écran : LCD 8.5” 640×480, (DSTN RGB)
Trackball monté sur l’écran

Un teardown complet d’un autre Compaq Contura 4/25 est visible dans un article précédent.

Aucune documentation spécifique à ce PC n’est disponible, mais le démontage et le remontage sont assez intuitifs.

Des tournevis Philips 1, Torx T8 et une clé creuse à 6-pans de 5mm sont nécessaires pour démonter le PC (un tournevis Philips 0.75 et une clé 6-pans de 4mm sont nécessaires uniquement pour fixer l’extension de RAM à la carte-mère).

Modifications/Réparations

Batterie

La batterie d’origine a 10 éléments NiMH (12V, 2.2Ah). Comme prévu, elle est inutilisable. Après quelques cycles forcés, 8 cellules ont pu repartir avec une capacité entre 200 et 800mAh. Par contre elles sont inutilisables avec des courants supérieurs à 500mA. Pour ne pas perdre la plasturgie du pc portable, j’ai choisi de “vider” la batterie de ses élements.

Batterie CMOS

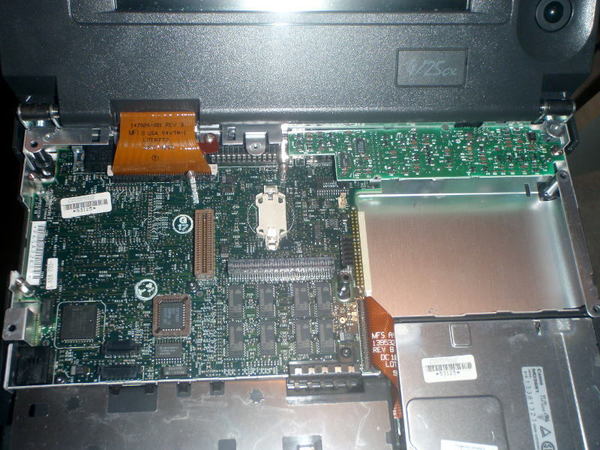

La batterie d’origine est une pile CR2430, périmée depuis plusieurs années. Mais en rusant, il est possible de la remplacer par une pile CR2032 avec une entretoise.

Évidemment, une bande de scotch résistant dans le temps et aux moyennes températures (kapton, vinyl) est indispensable pour éviter que l’entretoise ne se déplace en cas de choc.

Coque

La coque de ce PC est faite en plastique Makrolon 6255, moulé par injection. Le problème est que ce plastique est rigide, et devient cassant en vieillissant. Après une dizaine d’années d’utilisation, la coque à quelques fissures des deux côtés des charnières de l’écran, et des pièces censées servir de ressort sont cassées par fatigue.

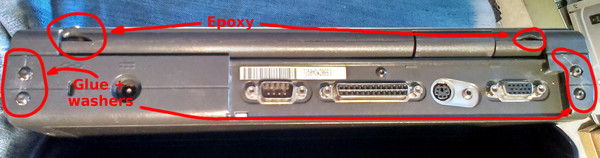

La charnière du côté de l’écran a été réparée avec de l’époxy et des renforts métalliques. La réparation est visible depuis l’extérieur, mais est fiable. Côté base, la charnière était aussi fendue, mais n’avait pas été touchée. Comme je n’avais pas d’époxy, je l’ai réparée avec de la colle cyanocrylate. La colle rend habituellement le plastique cassant, du coup j’ai ajouté des rondelles pour répartir les efforts.

La nappe flat-flex de masse vissée aux blindages de l’écran et du châssis n’est pas indispensable. Si elle est cassée, les charnières sont suffisament conductrices pour que l’écran fonctionne correctement (mais dans ce cas, le serrage des vis des charnières est critique)

Connecteur VGA

Le détrompeur du connecteur VGA a été percé exactement de la même façon que pour le Compaq Deskpro 386s.

Disque dur

Le disque dur d’origine était assez petit (120Mio), même pour l’époque. Comme j’en avais plusieurs en réserve, j’ai préféré le remplacer.

Comme avec le Compaq Deskpro 386s, le BIOS ne reconnait que des types de disques pré-définis. J’en ai profité pour mettre à jour la feuille de calcul que j’avais utilisé avec le Deskpro. Le setup du BIOS est présent dans la ROM et est accessible en pressant F10.

Software

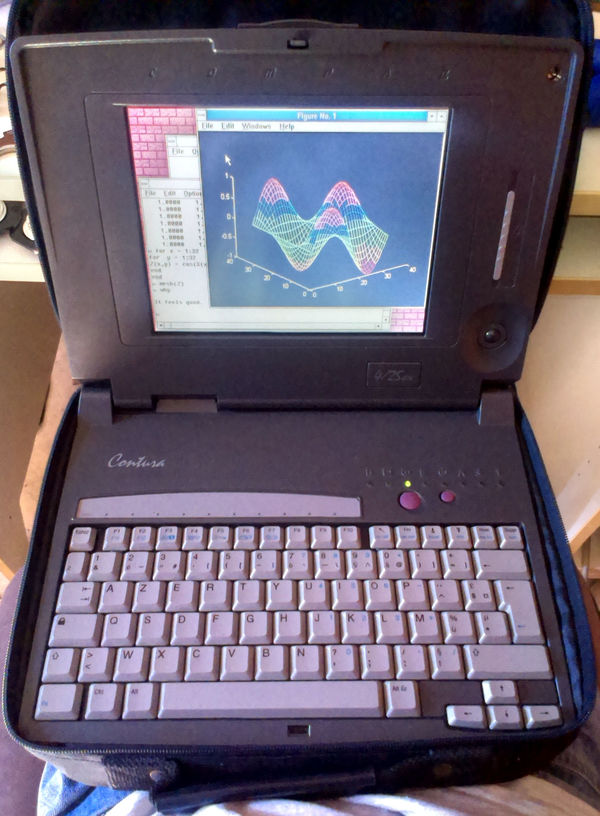

Comme le précédent 486, légèrement plus performant, avait été utilisé avec Windows 95, j’ai installé MS-DOS 6.22 puis Windows 3.11 sur celui-ci.

Par contre, ce PC n’a pas de slot PCMCIA ni de carte réseau. Les seules options pour copier des fichiers d’une machine à l’autre sont d’utiliser des disquettes, un terminal série, ou bien une carte réseau sur port parallèle. Plutôt que d’utiliser ces solutions lentes et contraignantes, j’ai préféré copier les fichiers des programmes qui m’intéressaient en installant le disque dur dans une autre machine.

Utilisation

Le PC est très léger (batterie absente), ne fait peu de bruit et ne chauffe pas. Le clavier a une course assez longue mais des touches étroites, et le trackball placé à côté de l’écran a un confort/position assez spéciaux. L’écran est d’excellente qualité pour l’époque (TFT), mais assez petit (640x480, 8.5”).

Les performances sont excellentes avec DOS, et largement correctes avec Windows 3.11. Seuls les temps d’accès et le débit du disque dur ont l’air de limiter les performances. Le plus gros défaut de cette machine est l’absence de slot PCMCIA, qui empêche toute extension avec des périphériques performants.

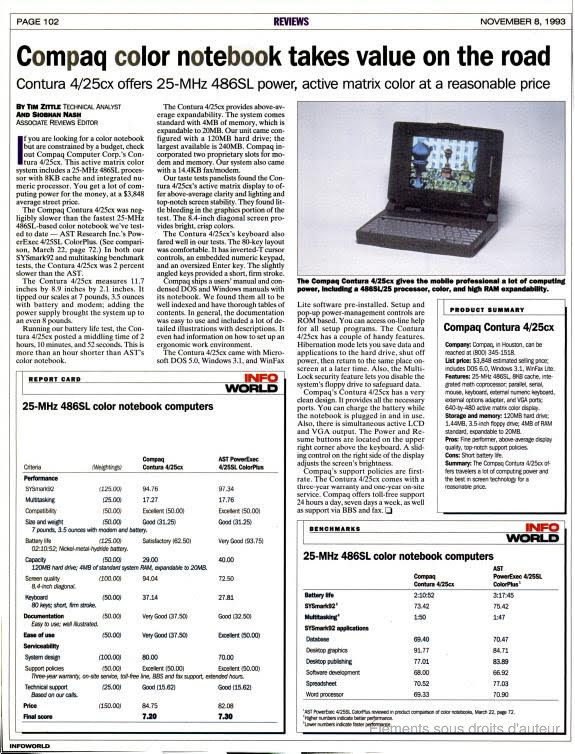

Article de Infoworld sur le Compaq Contura 4/25CX — Article de *Infoworld* sur le Compaq Contura 4/25CX
