Autoradio Tuner List (2) - Bruit

Date: 2016-12-30

Tags: Renault_tuner_list audio auto elec jacky

En ayant pu (enfin) utiliser la voiture, j’ai remarqué qu’on entendait un bruit dépendant du régime moteur dans l’autoradio (probablement l’allumage). En investiguant un peu, j’ai remarqué qu’en utilisant le chargeur de téléphone avec le moteur allumé, le téléphone avait aussi un bruit audible.

Identification et réparation

Ça suppose soit un PSRR immonde pour le chargeur du téléphone, soit du bruit de mode commun (rayonné ou bien conduit).

Du coup la solution miracle est arrivée après quelques secondes de réflexion : des selfs différentielles.

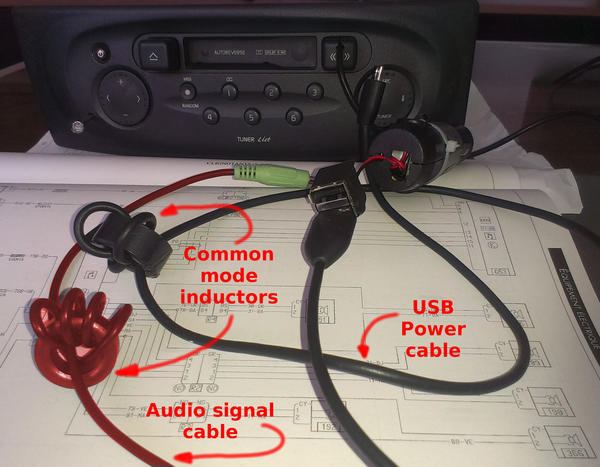

Avec quelques tours de câble enroulé autour d’un tore de ferrite sur les câbles d’entrée analogique et d’alimentation ont complètement réglé le problème.

Principe

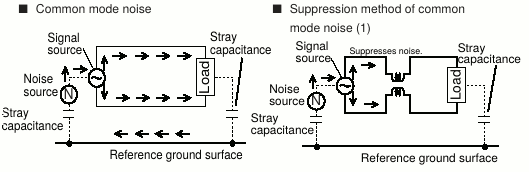

Le but est de filtrer un courant parasite qui circule dans une boucle. Un simple filtre LC sur chaque fil de signal filtrerait le signal utile, sans beaucoup atténuer le signal parasite.

Avec une self sur chaque signal, y compris la masse, c’est le même problème, on filtre le signal utile.

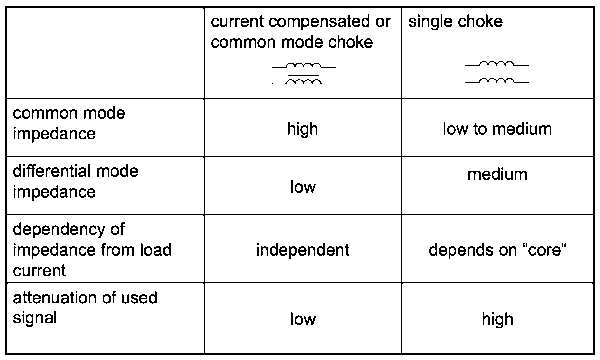

En couplant ces selfs entre elles, le signal de mode différentiel n’est pas perturbé. Le sens du bobinage fait que l’inductance est faible (le champ est nul) tant que le courant qui rentre par les fils de signaux est égal au courant qui retourne par la masse.

Par contre en cas de perturbation de mode commun, le courant entrant et le courant sortant tendent à ne pas être égaux (soit par une boucle de masse, soit par des capacités parasites), du coup il commence à y avoir un champ magnétique dans la self, qui présente une inductance (et atténue ces courants).

Références

• Murata common and differential mode noise
