Le chargeur de téléphone est placé juste devant le levier de vitesse, et le câble peut s’enrouler autour, ce qui peut devenir gênant en roulant.

Pour éviter tout ça, il doit être possible d’intégrer le chargeur de téléphone dans l’autoradio (dans lequel il reste la place du lecteur de cassettes).

Câblage

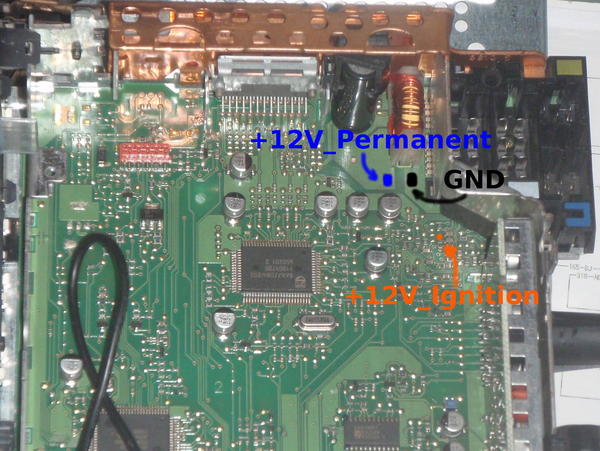

L’autoradio est alimenté par le +12V_Permanent (pin A4), et le +12V_Contact (pin A7) ne sert qu’à l’activer à la mise du contact.

Il y a deux gros pads à proximité d’une capa de découplage sur le PCB, l’empreinte ressemble à celle d’une capa chimique SMD, sauf qu’ils sont reliés au +12V_Permanent, et qu’on ne veut pas que notre chargeur vide la batterie.

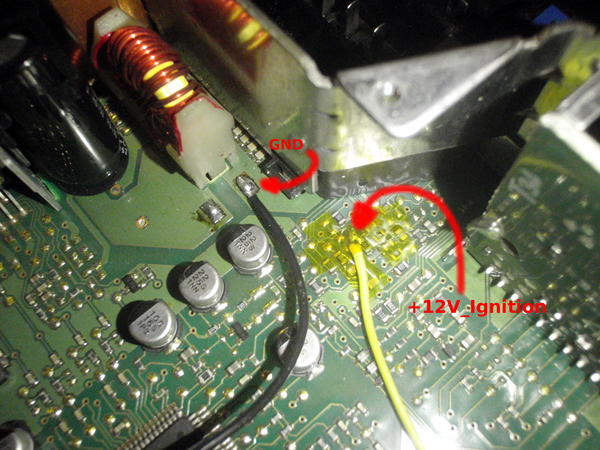

En jouant un peu à l’Ohm-mètre (les pistes sont dures à suivre avec un PCB multi-couches), on arriver à trouver un pin relié au +12V_Contact. Les pistes sont fines, mais semblent correctes pour 500mA (<500mΩ, mon Ohm-mètre n’est pas plus précis).

Une fois les pads repérés, on peut souder sur la carte à LM2596 du chargeur de téléphone, sans oublier de mettre un fusible de 1A.

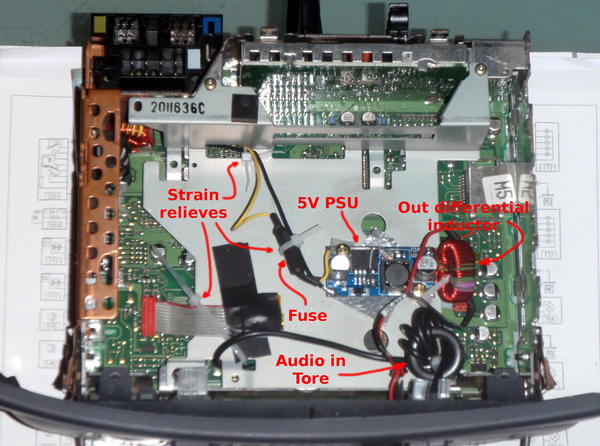

On peut aussi profiter que l’autoradio soit ouvert pour mettre les selfs différentielles à l’intérieur. En pratique, avec des selfs toriques, les fuites sont tellement faibles qu’on peut se permettre de les placer n’importe comment sans qu’il n’y ait de couplage avec d’autres selfs ou les circuits voisins.

Mécanique

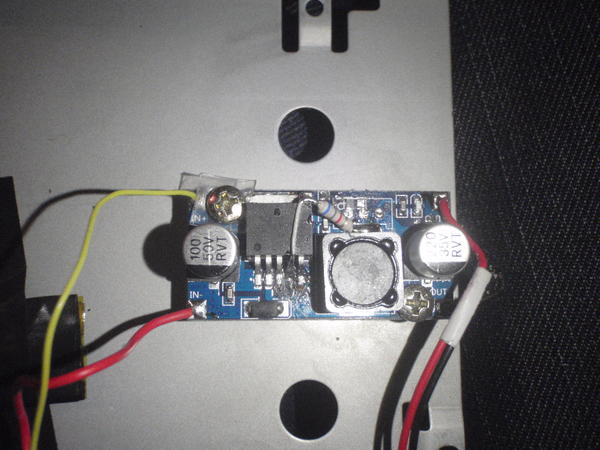

On peut utiliser des vis/entretoises M3 pour fixer l’alimentation. Il faut faire attention à ce que les vis ne touchent rien d’autre que la masse, j’ai dû ajouter une rondelle isolante pour une vis proche du rail d’entrée.

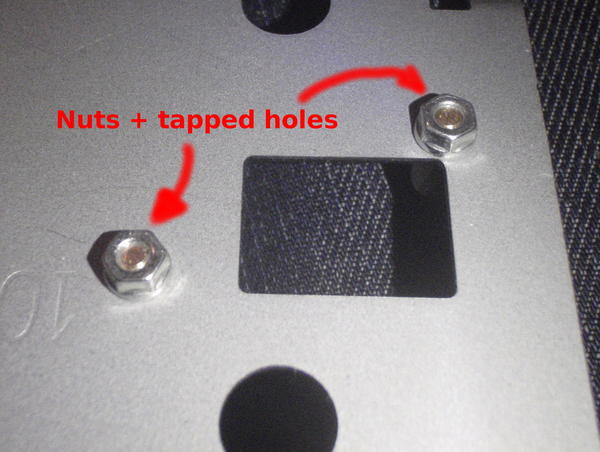

Il ne faut pas oublier qu’il y a beaucoup de vibrations et des cycles thermiques assez larges dans une voiture, alors ce n’est pas une mauvaise idée d’ajouter des contre-écrous en plus du taraudage des trous.

Pour les vibrations, il faut aussi sceller tout ce qui peut bouger : fils, fusible, nappes, selfs. Les zip-ties sont moches, mais bien adaptés à ce genre de choses.

Une fois que tout est fait, on n’oublie pas de vérifier à l’Ohm-mètre qu’il n’y a rien de mal câblé, et que rien ne bouge en secouant le bloc. Avec un fusible de 15A dans la voiture, il y a de quoi faire des dégats sans même que ça ne coupe.

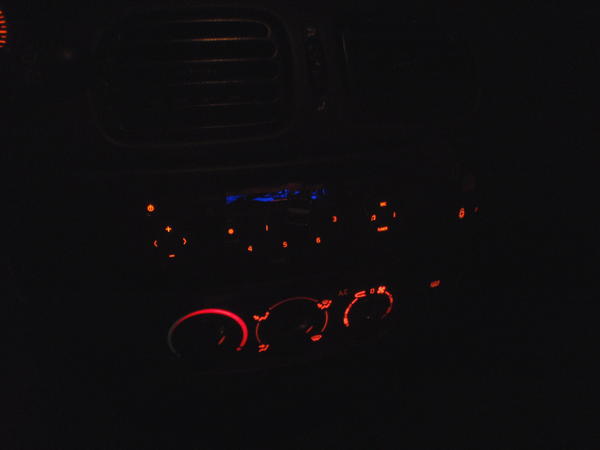

Une fois testé, on peut vérifier que le chargeur ne fonctionne que lorsque la clé est insérée.
