Disjoncteur Magnéto-Thermique

Date: 2025-07-21

Tags: hardware

J’ai dû changer un disjoncteur défectueux, et plutôt que de le jeter, autant le démonter pour vérifier son fonctionnement. Par chance, la seule pièce défectueuse semble-être autour du mécanisme de levier.

Spécifications

Hager MJ716¹

Donnée	Valeur	Note
Type de pôles	1P+N	Bipolaire
Courbe	C
Tension de service	230 V	AC 50~60 Hz
Tension d’isolement	500 V
Tension de choc	4 kV
Courant nominal	16 A
Pouvoir de coupure	4.5 kA	IEC60898-1, AC
Pouvoir de coupure ultime	6 kA	IEC60947-2, AC

Courbe d’ouverture²

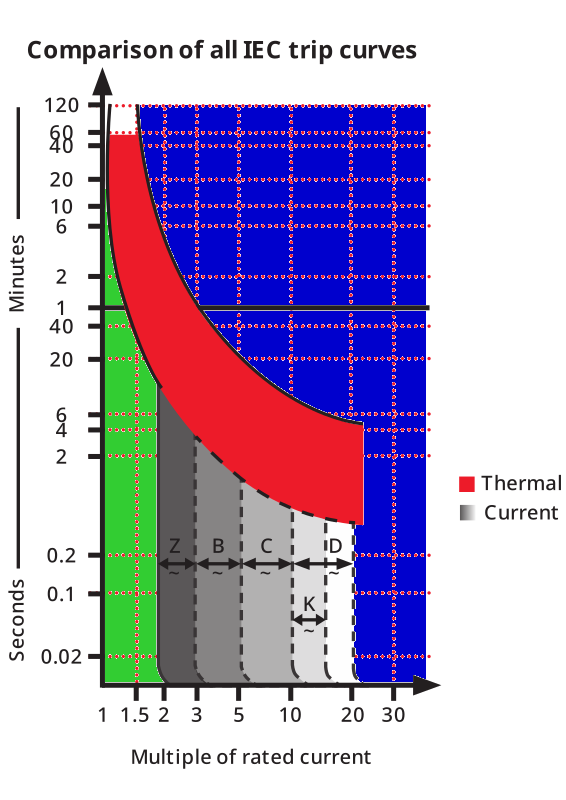

En regardant les courbes standardisées, on remarque plusieurs zones qui correspondent au temps de réponse d’ouverture en fonction du courant appliqué :

• La zone rouge correspond à la protection thermique, qui est la plus lente, et dont le temps de réponse dépend du courant (de la forme $i^2t$, similaire aux fusibles thermiques)
• La zone C correspond à la protection magnétique de notre disjoncteur, qui est la plus rapide, avec une ouverture quasi immédiate³
• La zone verte correspond aux points pour lesquels le disjoncteur ne doit pas s’ouvrir, pour éviter des coupures intempestives
• La zone bleue correspond aux points que le disjoncteur n’est pas censé atteindre. Ça veut dire qu’il s’ouvre trop tard et pour des courants trop élevés, ce qui le rendrait dangereux

Le fait qu’un disjoncteur permette des surcharges en apparence énormes, par exemple jusqu’à 5 fois le courant nominal pendant 5 secondes avec la courbe C, vient du fait que de nombreux appareils domestiques et industriels appellent un courant relativement élevé à leur mise en marche, typiquement tous les appareils avec des condensateurs, des filaments incandescents ou des moteurs.

On recommande généralement la courbe C pour une utilisation domestique, et la courbe D pour une utilisation industrielle avec des moteurs.

Identification

C’est un disjoncteur magnéto-thermique bipolaire avec deux protections⁴ :

• Ouverture rapide du circuit en cas de courant beaucoup trop élevé (magnétique), typiquement pour protéger contre un court-circuit
• Ouverture du circuit en cas de courant trop élevé pendant une longue durée (thermique), typiquement pour protéger contre une surcharge

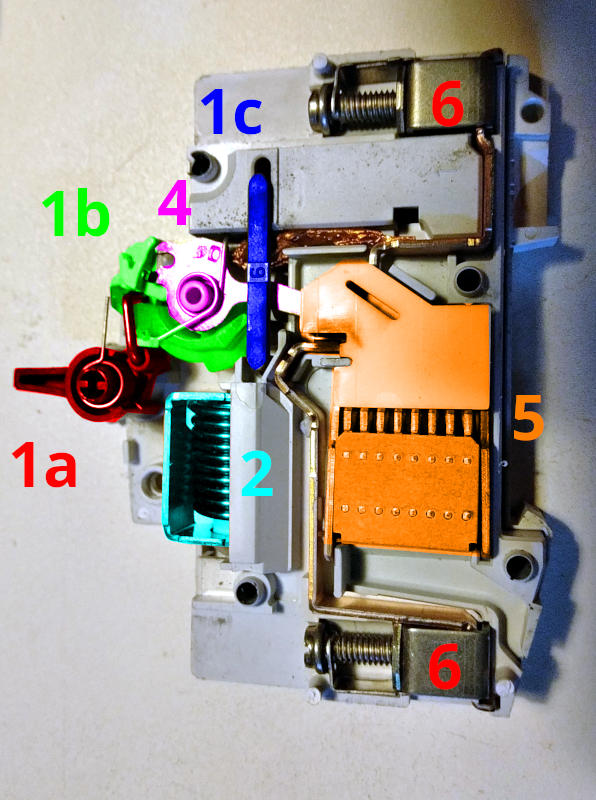

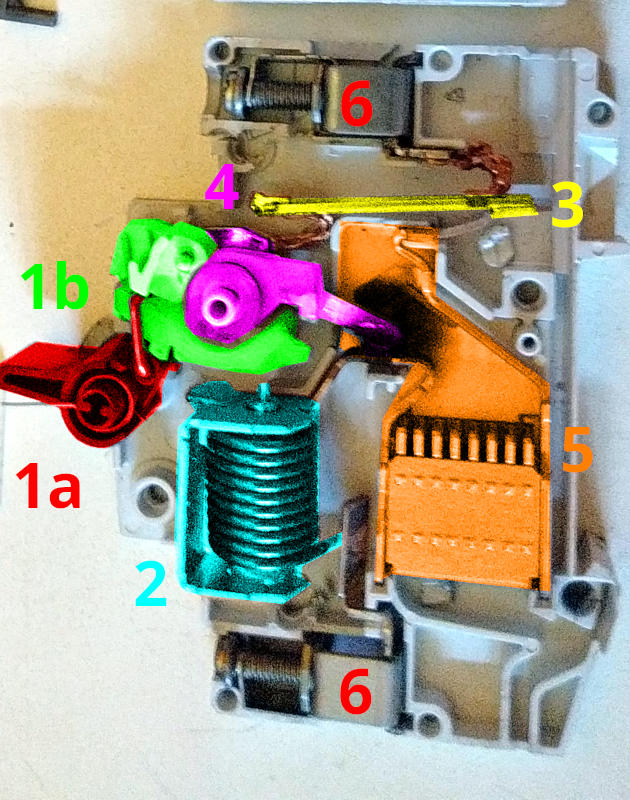

On distingue plusieurs éléments :

1. Mécanisme à levier :
   1. Levier extérieur : permet de commander l’ouverture/fermeture du circuit
   2. Mécanisme de cliquet et ressorts : rendent l’ouverture prioritaire, même si le levier extérieur est maintenu fermé
   3. Tige de connexion : relie plusieurs éléments de coupure au mécanisme de levier
2. Solénoïde : pousse le levier 1b qui ouvre le circuit (protection magnétique)
3. Contacts mobiles : sont actionnés par le levier 1b pour ouvrir le circuit
4. Chambres d’extinction d’arc : pièces en plastique et en métal qui guident les arcs vers un chemin assez long pour le dissipper
5. Borniers à vis : connectent le disjoncteur aux rails d’alimentation et au circuit à protéger

Références

---

1. Ce modèle a été remplacé par le Hager MJT716↩︎

2. What you need to know about miniature circuit breaker trip curves - ABB↩︎

3. Du fait de l’alimentation AC et du passage par zéro souvent nécessaire pour éteindre un arc, on considère qu’un disjoncteur aura du mal à s’ouvrir en moins d’une demi-période, soit 10 ms à 50 Hz.↩︎

4. Inside a Thermal Magnetic Circuit Breaker - YouTube↩︎
